  Оптимизация раскроя листовых материалов.

bCUT

bCUT. Программа оптимизации раскроя листовых материалов
«bCUT» — программа для автоматизации раскроя листовых материалов предназначенная, преимущественно, для производства корпусной мебели. Она позволяет быстро выполнять раскладку прямоугольных заготовок на листах прямоугольной формы, с учётом технологических параметров оборудования и кромкооблицовки, распечатывать карты раскроя и этикетки для деталей, создавать программы для раскроя и печати этикеток на станках Altendorf®.

Программа «bCUT» является продолжением развития модуля «Раскрой», входящего в состав САПР «bCAD Мебель». Она не только вобрала в себя все лучшие достижения предшественника, но и получила ряд новых возможностей.

Если вас заинтересовали возможности пакета «bCUT», вы можете загрузить демонстрационную версию. С ценами на «bCUT» вы можете ознакомится в разделе цены нашего сайта.

Быстрое создание заказа

«bCUT»  позволяет быстро ввести данные заказа с клавиатуры. Функции клавиш оптимизированы для быстрого ввода. Например, размеры деталей, и кромление можно ввести одной рукой, используя только дополнительную цифровую клавиатуру. Тут же можно использовать встроенный калькулятор для пересчета числовых величин.

Знания об используемых материалах и особенностях оборудования хранятся в банке данных. Их заполняют заранее, а не при клиенте. Тем не менее, если у клиента особенный материал, то заполнить сведения о нем можно быстро и просто, не затрагивая банк.

Импорт заготовок

Имеется импорт (чтение данных) заготовок деталей вместе с описанием материалов из книг Excel и текстовых таблиц. Поддерживается Excel 2003 и Excel 2007. Таким образом можно быстро принимать заказы, набранные заказчиком вручную или сделанные в других программах.

Простота работы с программой

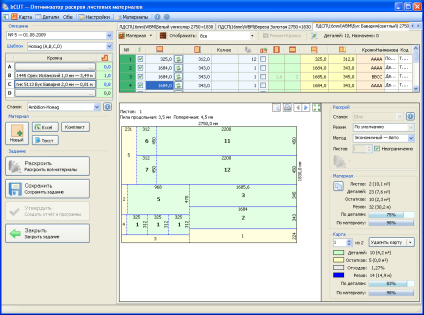

По внешнему виду и способам управления «bCUT» ничем не отличается от любой современной программы. Диалог с программой построен на работе с обычными для Windows визуальными элементами, по которым щёлкают мышью или пером, а также вводят текст или числа с клавиатуры. Пиктограммы четкие и ясные. Кнопки снабжены понятными надписями и всплывающими подсказками. Поэтому вы легко сможете освоить «bCUT».

На экране одновременно видно всё, относящееся к заданию на раскрой. Особенно это удобно на современных дисплеях. Достаточно комфортная работа возможна даже на мониторе ноутбука, с разрешением 1024×600. Имеется цветовая подсветка состояния деталей в таблице.

Учёт кромления

Учёт кромочного материала производится по всем раскроенным деталям, с учётом параметров станка, на котором производится кромкооблицовка.
При замене станка, расход кромки автоматически пересчитывается с учётом параметров данного станка.

Учёт особенностей оборудования

Все особенности раскройных или кромочных станков заносят в банк данных.  «bCUT» учитывает максимальные длины резов, толщины пил и свесы кромки. Можно учесть и различия в пиле вдоль и поперёк. Заранее задать значения для разных толщин пилы, которые будут учтены при автоматическом расчёте припусков. Толщину пилы и припуски задают с точностью до 0.1 мм.

Количество станков в банке данных не ограничено. Можно совместить в одном задании раскрой на разных станках.

У раскройных станков добавился новый параметр — режимы реза. Режимы реза — это набор из двух пар параметров (ширина пилы и припуск) по одному на продольный и поперечный рез. Количество режимов реза станка неограниченно.

Высокая скорость раскроя

«bCUT» обеспечивает высокую скорость раскроя. Это достигнуто за счёт быстрых алгоритмов и использования многопроцессорности современных компьютеров.

Алгоритм раскладки деталей оптимизирован для работы на многоядерных процессорах, например Intel Core2Duo. При оптимизации используются все ядра процессора.

Это позволяет задавать в заказе на раскрой несколько материалов и кроить их одновременно, нажатием одной кнопки. При очень больших заданиях, можно, введя детали для одного материала, начать раскрой, и во время оптимизации задавать детали для другого материала.

Оптимизации

«bCUT» имеет простой и ясный выбор методов оптимизации. Есть возможность удалять и перекраивать отдельные карты, меняя при этом методы оптимизации и / или добавлять к заданию дополнительные детали.

Автоматический расчёт припусков заготовок

Есть возможность автоматически вычислять припуски и размеры заготовок с учётом режимов реза, припуска на кромление, типа кромки, в том числе учитывая кромку. Расчёт можно настраивать. Припуски автоматически пересчитываются при смене настроек, например, при выборе другого режима реза и исходных данных.

Тем не менее, остаётся возможность задать величину припуска вручную. Просто введя его значение, в том числе с использованием встроенного калькулятора.

Более наглядно работа автоматических припусков показана в видеоролике. Размер ~2 МБ.

Сохранить заказ

Заказ и его карты можно сохранить в удобном каталоге до окончания изготовления и рассчёта с заказчиком, или для повторного изготовления, печати утерянной карты и т.д..

Выходные документы

Удобные, ясные выходные документы: карты, сводные ведомости, этикетки для деталей и деловых остатков. На картах раскря используется штрих-кодирование. Имеется возможность настройки бирок «под себя». Можно просто запомнить изображение карты в буфере и вставить как картинку, например, в документ Word.

Отчет и задание на раскрой и кромкооблицовку формируются для всех материалов. Указываются количество и площади листов, заготовок, деталей, остатков.
