Импорт из Excel
bCUT> Справочник команд>

Пиктограмма команды «Импорт из Excel» Импорт из Excel

Команда позволяет загрузить сведения о деталях из таблицы MS Excel. Активизировать команду можно  в рамке Детали кнопкой Пиктограмма команды «Импорт из Excel» на панели инструментов, или через контекстное меню таблицы деталей.

Важно ! Для работы этой функции необходимо, чтобы на компьютере был установлен Excel.

Организация таблицы в Excel

Сведения о детали должны быть представлены на одном листе в виде сплошной вертикальной таблицы, т.е. каждая строка таблицы содержит сведения только об одной детали, а каждый столбец — об одном параметре детали.  Проще говоря, таблица должна быть такой же, как таблица в рамке Детали, разве, что столбцы можно менять местами и вставлять между ними другие. При импорте нужно указать для каждого столбца таблицы деталей столбец таблицы Excel из которого нужно брать сведения.

Порядок импорта данных

Чтобы импортировать данные из таблицы Excel:

  1. Активизируйте команду Пиктограмма команды «Импорт из Excel» Импорт из Excel.
  2. В появившемся диалоге, настройте параметры импорта (можно выбрать один из готовых вариантов настроек). Обратите особое внимание на переключатель Режим импорта. Он позволит вам выбрать: очистить таблицу перед импортом, или добавлять детали из файла к имеющимся.
  3. Нажмите OK и на экране появится стандартный диалог выбора файла.
  4. Выберите нужный файл и нажмите Открыть. Диалог закроется, а данные из файла будут внесены в таблицу. Автоматически пройдет поверка на допустимость размеров деталей.

Диалог настроек

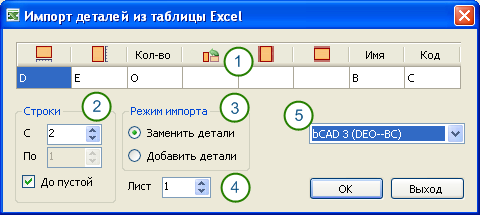

Внешний вид диалога настроек приведен на рисунке ниже.

Окно «Импорт деталей из таблицы Excel».
Окно «Импорт деталей из таблицы Excel».
  1. Таблица соответствия столбцов — задает номера столбцов Excel которые соответствуют столбцам таблицы деталей. Отсутствие номера, означает, что при импорте, этот столбец останется пустым.
  2. Рамка «Строки» — параметры в этой рамке ограничивают строки, выбираемые из таблицы Excel.
    1. Поле «С» — номер верхней строки, с которой начинается импорт данных. Позволяет пропустить заголовок таблицы. Целое число большее либо равное нуля.
    2. Поле «По» — номер нижней строки, по которую вычитывают данные из таблицы Excel. Позволяет исключить из импорта итоговые строки таблицы. Целое число большее либо равное нуля. Используется если флаг «До пустой» снят.
    3. Флаг «До пустой» — ограничивает чтение снизу пустой строкой. Когда флаг установлен, чтение начинается со строки номер которой задан в поле «С» и заканчивается пустой строкой. Когда снят чтение заканчивается строкой номер которой задан в поле «По».
  3. Переключатель «Режим импорта».
    • «Заменить детали» — очистить таблицу перед импортом. При этом положении переключателя, перед импортом, таблица очищается от имеющихся деталей.
    • «Добавить детали» — добавлять детали из файла к имеющимся в таблице.
  4. Номер «Лист» — номер листа Excel на котором находится импортируемая таблица данных.
  5. Список готовых вариантов настроек — стандартные варианты соответствия столбцов.
    • «Стандартный (ABCDEFGH)» — столбцы в таблице Excel расположены точно также, как в таблице данных bCUT, начиная с первого столбца (A).
    • «bCAD 3 (DEO--BC)» — столбцы в таблице Excel расположены  точно также, как в таблице приложения Приложение «Отчет по проекту» bCAD версии 3.x «Отчет по проекту» bCAD версии 3.x. Этот вариант предназначен для импорта данных из моделей bCAD.
