Таблица деталей

Таблица деталей

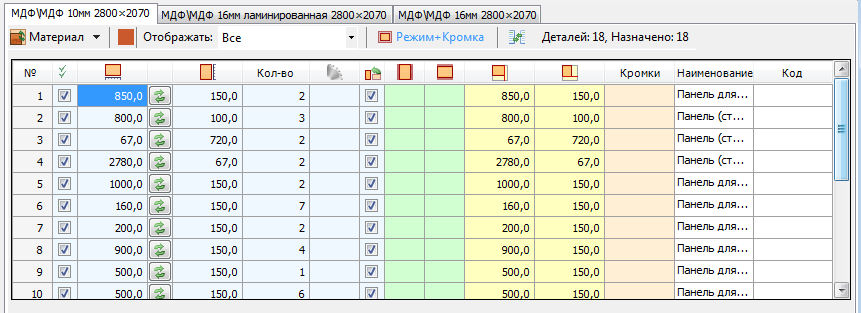

В таблице деталей приведены сведения о раскраиваемых деталях. Каждый параметр в своем столбце. Сведения в таблицу деталей можно вводить вручную или импортировать из файлов. Сведения, внесенные в таблицу можно изменять. У таблицы имеются контекстные меню, которые ускоряют выполнение работы.

Специальные команды:

1. Двойной щелчок мыши по таблице распахивает её на всю зону раскроя. Повторный двойной щелчок восстанавливает размер и зона результатов становится видимой. То же, что и кнопки панели инструментов главного окна и Обе.
2. Двойной щелчок мыши по заголовку столбца таблицы расставляет её строки в порядке возрастания по содержимому столбца. Повторный двойной щелчок пересортирует по убыванию.

Встроенный калькулятор

При вводе числовых значений в ячейки таблицы можно использовать арифметические выражения. Например, при вводе размера набрать на клавиатуре 1200-3,5. После нажатия Enter или перехода на другую ячейку, в это получится 1196,5.

Для вычислений можно использовать арифметические операции «+, -, *, /». Кроме того, в выражениях можно использовать круглые скобки. Например, 400 + (10-3,5) даст в результате 406,5.

Столбцы таблицы деталей

Номер — номер строки в таблице, в которой записана деталь. Нумерация начинается с единицы. В этом столбце предусмотрена цветовая индикация состояния:

• Знак означает, что в таблице есть детали, исключённые из раскроя из-за неверных или недопустимых параметров. Подробнее можно посмотреть наведя курсор на такой же значок в строке детали.
• Серый фон ячейки означает, что детали из этой строки на картах не размещены.
• Зеленый фон ячейки означает, что все детали из этой строки полностью размещены на картах раскроя.
• Коричневый фон ячейки означает, что детали из этой строки на картах размещены частично, т.е. какое-то количество деталей размещено (см. столбец ), а какое-то нет(см. столбец кол-во).

 Добавлять в раскрой — включать деталь в раскрой или нет. Детали со снятым флагом в раскрое не участвуют. После ввода обязательных параметров детали, программа проверяет размеры на допустимость и, при положительном результате, автоматически устанавливает галочку. В дальнейшем, её можно снять или установить вручную: щелчками мыши или через контекстное меню.

У деталей, параметры которых введены не полностью или неверно, а также не допустимы для выбранного оборудования, этот флаг снимается автоматически и установить вручную его нельзя до устранения причины.

Совет. Быстро установить все флаги можно через контекстное меню таблицы.

 Размер детали вдоль — длина детали — размер детали вдоль текстуры или больший. Вещественное число большее нуля или пустое. Пустое, значит, деталь неопределенна и в раскрое не участвует. Главная составляющая  длины заготовки.

 Размер детали поперёк — ширина детали — размер детали поперёк текстуры или наименьший. Вещественное число большее нуля или пустое. Пустое, значит, деталь неопределенна и в раскрое не участвует. Главная составляющая ширины заготовки.

Кол-во — количество деталей для раскроя в штуках. Целое число большее нуля или пустое. Пустое, значит, деталь неопределенна и в раскрое не участвует. В этой колонке показано количество только тех деталей, которые не размещены на картах раскроя. В этот столбец можно вводить значения: добавлять или уменьшать количество деталей.

 Размещено — количество деталей которые размещены на картах раскроя. Целое число большее нуля или пустое. Пустое, значит, деталей на картах нет. Значение в этом столбце изменить нельзя. Подсчёт ведётся автоматически, при создании и удалении карт раскроя.

Флаг  Разрешать поворот — разрешать поворот детали на листе. Установлен — разрешать, снят — запрещать. Значение по умолчанию: материалов с текстурой — снят (поворот запрещен), для материалов без текстуры — установлен (поворот разрешён).

 Припуск вдоль — припуск на размер детали вдоль. Вещественное число большее нуля или пустое. Пустое, значит, равен нулю. Используется для определения  длины заготовки.

 Припуск поперёк — припуск на размер детали поперёк. Вещественное число большее нуля или пустое. Пустое, значит, равен нулю. Используется для определения ширины заготовки.

 Длина заготовки — окончательный размер заготовки вдоль. Не редактируемое вещественное число большее нуля или пустое. Сумма значений полей «Размер детали вдоль» и «Припуск вдоль».

 Ширина заготовки  — окончательный размер заготовки поперёк. Не редактируемое вещественное число большее нуля или пустое. Сумма значений полей «Размер детали поперёк» и «Припуск поперёк».

Кромки — схема кромления деталей, в соответствии с выбранным шаблоном.

Название  — название детали. Произвольный текст. Используется в выходной документации.

Код — код детали. Произвольный текст. Используется в выходной документации. Может играть роль артикула и т.п.

Изменение сведений в таблице

Числовое или текстовое значение в ячейке таблицы можно изменять не только набирая полностью новое значение, но и изменяя содержимое ячейки. Для этого нужно:

1. Выберите ячейку щелчком мыши или клавишами со стрелками.
2. Нажмите клавишу F2, или еще раз щёлкнуть мышью по этой же ячейке, с некоторой задержкой, чтобы не получился двойной щелчок.
3. Изменить содержимое ячейки, как при обычном изменении текста и нажать Enter или перейти на другую ячейку.

Чтобы изменить признак  «разрешать поворот», достаточно щёлкнуть по нужной клеточке левой кнопкой мыши. Затем, можно перемещаться по колонке стрелками вверх ↑ и вниз ↓, а значение признака менять клавишей Пробел.

Чтобы изменить значение припуска  «по длине или  «по ширине, достаточно щёлкнуть по нужной клеточке левой кнопкой мыши и набрать на клавиатуре новое значение. Затем, можно перемещаться по колонкам стрелками вверх ↑, вниз ↓, а также влево ←, вправо →, и  вводить нужные значения с клавиатуры.

Контекстное меню

Ряд команд по работе с таблицей деталей можно выполнить через контекстное меню. Контекстное меню вызывают, как обычно, щелчком вспомогательной (обычно — правой) кнопкой мыши по таблице. В таблице деталей есть два контекстных меню: общее для всей таблицы и меню припусков, которое вызывают на заголовках столбцов с припусками деталей.

Контекстное меню таблицы деталей содержит следующие команды:

Включить	—	Включить выбранную деталь в задание для раскроя, т.е. установить у неё флаг в столбце  Добавлять в раскрой.
Включить все	—	Включить в задание для раскроя все оставшиеся детали, т.е. установить флаг в столбце  Добавлять в раскрой у всех деталей таблицы, для которых это возможно.
Удалить	—	Удалить выбранную деталь из таблицы. Удаляется вся строка.

Контекстное меню припусков

Контекстное меню припусков вызывают правой кнопкой мыши на заголовках столбцов  Припуск вдоль и  Припуск поперёк. Команды меню ускоряют заполнение столбцов в некоторых случаях.

Важно! Контекстное меню припусков работает только тогда, когда нет раскроенных карт для материала.
