Ввод деталей

После определения параметров заказа и выбора раскраиваемого материала, нужно ввести размеры и прочие сведения о деталях, которые программа должна разложить по листам. Сведения о деталях можно набрать вручную, с клавиатуры, а также загрузить (импортировать) из подготовленных заранее файлов.

Ручной ввод деталей

Сведения о деталях можно ввести в таблицу деталей с клавиатуры. Функции клавиш в bCUT специально подобраны для быстрого набора данных.

Предполагают следующий порядок работы:

  1. Ввод основных параметров деталей. Их три: Размер детали вдоль длина (размер вдоль текстуры или максимальный), Пиктограмма «Размер детали поперек&rauo; ширина (второй габаритный размер) и количество. Часто задают кромки. Остальные значения в таблице остаются пустыми.
  2. Ввод остальных значений, которые задают редко, обычно только для некоторых деталей таблицы. Это, признак разрешать поворот, а также значения припусков: по длине и по ширине.
  3. Название и Код детали вводят крайне редко. Как правило эти признаки заполняются при импорте из файлов, а ручной ввод осуществляют так же, как и для припусков.

Совет. Ручной ввод полезен для раскроя небольших заказов, а также для быстрого раскроя непосредственно у станка.

Ввод основных параметров деталей

Как правило, при ручном вводе, для каждой детали задают только основные параметры. Их всего три:

  1. Размер детали вдоль длина (размер вдоль текстуры или максимальный),
  2. Рзмер детали поперек ширина (второй габаритный размер),
  3. количество деталей.

Именно в таком порядке их следует водить. Набрав на клавиатуре значение длины, жмут клавишу Enter. Курсор автоматически переходит на ширину. Набрали ширину, снова Enter и курсор на вводе количества. Набрали количество, Enter и курсор на вводе длины следующей детали. Получается простая цепочка: параметр - Enter, параметр - Enter и т.д. Очень удобно набирать на дополнительной цифровой клавиатуре. Вместе с размерами сторон указывают и их кромление (см. далее).

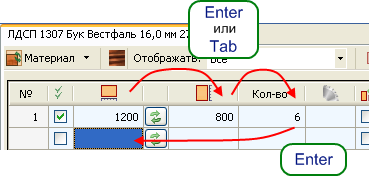

Ввод габаритов и количества
Заполнение основных параметров таблицы деталей

Совет.  После ввода длины и ширины, для перехода на следующий параметр можно нажимать  Пробел или Tab. Используйте то, что вам привычнее.

Если никаких особенностей у деталей нет, то можно выполнять раскрой.

Ввод схемы кромления

Обычно, обозначения кромочных материалов вводят вместе с размерами сторон, на которые их наносят. Без пробелов. Вплотную за числом. Символы, обозначающие кромку, соответствуют выбранному в настоящий момент шаблону кромления. Отсутствие символов означает, что покрытие у стороны стандартное, т.е. то, которое задано в верхней строчке таблицы настроек. Например, при шаблоне NumPad и размере 1200 вводить нужно так:

Кромкооблицовка стороны Ввод
Сторона без кромкооблицовки 1200
Одна сторона покрыта кромкой «+» 1200+
Обе стороны покрыты кромкой «+» 1200++
Одна сторона покрыта кромкой «+», другая «*» 1200+*
или
1200*+

Аналогично вводят кромкооблицовку другой стороны. Введенная схема отображается, естественно, в столбце кромки.

Шаблон NumPad удобен при использовании дополнительной цифровой панели, которая имеется на любой стандартной клавиатуре. На ней есть все его символы «/», «+», «−» и «*». На ноутбуках такая панель отсутствует и тут пригодится шаблон Homag, в котором использованы латинские буквы «A», «B», «C» и «D».

В некоторых случаях может оказаться удобным указывать кромление деталей после ввода всей таблицы, наверняка придется исправлять введенное. Вводить обозначения можно непосредственно в столбец кромки. Здесь тоже имеется пара удобств:

  1. Если на всех сторонах детали используется одна кромка (в круговую), то достаточно вести в ячейку таблицы только один символ её обозначающий. Остальные добавит программа. Например, если ввести только «+», то автоматически получится «++++»
  2. Если на обеих продольных сторонах использована одинаковая кромка, а на поперечной другая, то достаточно ввести два символа. Один для продольных сторон и один для поперечных. Остальные добавит программа. Например, если ввести «», то автоматически получится «++−−»

Ввод остальных значений

Остальные значения задают редко, обычно только для некоторых деталей таблицы. К ним относятся:

  1. признак Разрешать поворачивать деталь при раскрое разрешать поворот — разрешать поворачивать деталь при раскрое (для материалов без текстуры признак изменить нельзя),
  2. Величина припуска на  длину детали припуск по длине — величина припуска на длину детали,
  3. Величина припуска на  ширину детали припуск по ширине — величина припуска на ширину детали.

Такие значения удобно задавать с клавиатуры, смещаясь по столбцу сверху вниз. Для этого щёлкают мышью на значение для самой верхней из изменяемых деталей, затем, смещаются вниз, используя клавишу . Признак Разрешать поворачивать деталь при раскрое разрешать поворот, при этом, меняют клавишей Пробел, а новые значения припусков просто набирают на клавиатуре.

Загрузка деталей из файлов

Сведения о деталях можно загрузить (импортировать) из заранее подготовленных файлов. Сделать это просто.

Чтобы импортировать таблицу деталей из файла нужно:

  1. Нажать кнопку импорта или в выбрать нужную команду в контекстном меню таблицы деталей.
  2. В появившемся диалоге, настроить параметры импорта (можно выбрать один из готовых вариантов настроек). Обратите особое внимание на переключатель Режим импорта. Он позволит вам выбрать: очистить таблицу перед импортом, или добавлять детали из файла к имеющимся.
  3. Нажмите OK и на экране появится стандартный диалог выбора файла.
  4. Выберите нужный файл и нажмите Открыть. Диалог закроется, а данные из файла будут внесены в таблицу. Автоматически пройдет поверка на допустимость размеров деталей.

Подробнее об особенностях импорта из файлов каждого формата, его настройках и требованиях к оформлению таблиц, можно прочитать в соответствующих разделах.

1. Пиктограмма команды «Импорт XML» Импорт XML — загрузка деталей из таблицы MS Excel.
2. Пиктограмма команды «Импорт из Excel» Импорт из Excel — загрузка деталей из таблицы MS Excel.
3. Пиктограмма команды «Импорт изтекста» Импорт текста — загрузка деталей из текстового файла, содержащего таблицу с символами разделителями.

Совет. Программы для проектирования  мебели, например, bCAD, позволяют автоматически создавать такие файлы (см. раздел Пользователям bCAD). Используйте импорт для предотвращения ошибок неизбежно возникающих при ручном вводе данных.

Файлы можно получать и с помощью других программ, которые позволяют писать в нужных форматах. В них можно хранить таблицы деталей для серийных предметов. Даже в «Блокноте» Windows можно создать подходящую текстовую таблицу.
