Импорт текста

Команда позволяет загрузить сведения о деталях из текстового файла содержащего таблицу с символом-разделителем. Активизировать команду можно  в рамке Детали кнопкой  на ее панели инструментов, или через контекстное меню таблицы деталей.

Организация текстовой таблицы для импорта

Сведения о детали должны быть представлены в виде сплошной вертикальной таблицы, т.е. каждая строка таблицы содержит сведения только об одной детали, а каждый столбец — об одном параметре детали. Проще говоря, таблица должна быть такой же, как таблица в рамке Детали, разве, что столбцы можно менять местами и вставлять между ними другие. При импорте нужно указать для каждого столбца таблицы деталей номер столбца текстовой таблицы из которого нужно брать сведения. Столбцы в таблице отделяются символом-разделителем. Нумерация столбцов начинается с нуля.

В качестве разделителя можно использовать символы:

• «Tab» — табуляция.
• «;» — точка с запятой.
• «,» — запятая.
• «Пробел».

Порядок импорта данных

Чтобы импортировать данные из текстовой таблицы:

1. Активизируйте команду  Импорт текста.
2. В появившемся диалоге, настройте параметры импорта (можно выбрать один из готовых вариантов настроек). Обратите особое внимание на переключатель Режим импорта. Он позволит вам выбрать: очистить таблицу перед импортом, или добавлять детали из файла к имеющимся. Убедитесь, что выбран правильный символ-разделитель.
3. Нажмите OK и на экране появится стандартный диалог выбора файла.
4. Выберите нужный файл и нажмите Открыть. Диалог закроется, а данные из файла будут внесены в таблицу. Автоматически пройдет поверка на допустимость размеров деталей.

Диалог настроек

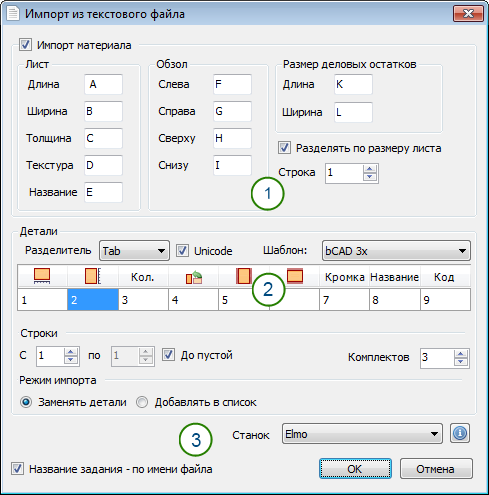

Внешний вид диалога настроек приведен на рисунке ниже.

Окно «Импорт деталей из текстового файла».

1. Таблица соответствия столбцов — задает номера столбцов таблицы из текстового файла, которые соответствуют столбцам таблицы деталей. Отсутствие номера, означает, что при импорте, этот столбец останется пустым.
2. Рамка «Строки» — параметры в этой рамке ограничивают строки, выбираемые из текстового файла.
   1. Поле «С» — номер верхней строки, с которой начинается импорт данных. Позволяет пропустить заголовок таблицы. Целое число большее либо равное нуля.
   2. Поле «По» — номер нижней строки, по которую вычитывают данные из текстового файла. Позволяет исключить из импорта итоговые строки таблицы. Целое число большее либо равное нуля. Используется если флаг «До пустой» снят.
   3. Флаг «До пустой» — ограничивает чтение снизу пустой строкой. Когда флаг установлен, чтение начинается со строки номер которой задан в поле «С» и заканчивается пустой строкой. Когда снят чтение заканчивается строкой номер которой задан в поле «По».
3. Переключатель «Режим импорта».
   • «Заменить детали» — очистить таблицу перед импортом. При этом положении переключателя, перед импортом, таблица очищается от имеющихся деталей.
   • «Добавить детали» — добавлять детали из файла к имеющимся в таблице.
4. Список готовых настроек — стандартные варианты соответствия столбцов.
5. Список «Разделитель» — символ-разделитель колонок текстовой таблицы.

Список готовых настроек

В этом списке можно выбрать готовый вариант настроек импорта, предназначенный для чтения данных из файлов созданных другими программами.

• «Стандартный» — столбцы в текстовой таблице расположены точно также, как в таблице данных bCUT, т.е. в том же порядке, начиная с первого столбца.
• «bCAD 3x» — столбцы в текстовой таблице расположены  точно также, как в таблице приложения  «Отчет по проекту» bCAD версии 3.x., записанной командой «Сохранить как текст». Разделитель «Пробел». Этот вариант предназначен для импорта данных из моделей bCAD.
• «Раскрой Кузнецова» — столбцы в текстовой таблице расположены  точно также, как в файле, создаваемом приложением   «Раскрой Кузнецова» bCAD версии 3.x.. Разделитель «Tab» (табуляция). Этот вариант предназначен для импорта данных из моделей bCAD.
• «bCAD CSV» — столбцы в текстовой таблице расположены  точно также, как в таблице приложения  «Отчет по проекту» bCAD версии 3.x, записанной командой «Сохранить как CSV». Разделитель «,» (запятая). Этот вариант предназначен для импорта данных из моделей bCAD.
