Карты раскроя

Карта раскроя показывает как именно нужно раскраивать тот или иной лист материала и какие детали при этом будут получены. Этот документ выдают на раскройный участок. По нему выполняют раскрой или, в случае использования станка с ЧПУ, контролируют правильность выполнения раскроя.

Советы:

Содержание карты

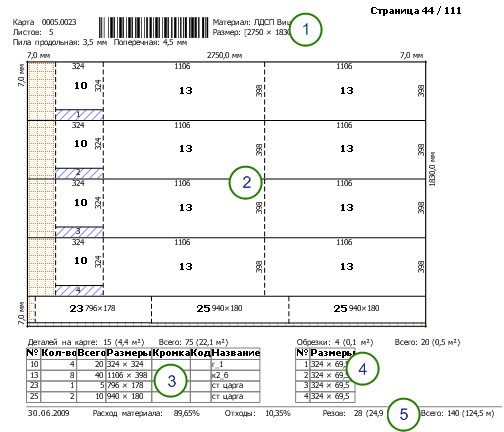

Типичное изображение карты раскроя на бумаге.
Вид распечатанной карты раскроя.
  1. Заголовок — основные сведения о задании и карте: номер задания, номер карты (в том числе штрихкодом), материал и размеры листа, количество листов и режимы пила.
  2. Графическое изображение раскладки деталей.
  3. Таблица деталей с размерам заготовок и кромлением.
  4. Таблица деловых остатков
  5. Итоговая строка характеристиками расхода материала и количество резов.

Заголовок

Заголовок карты раскроя содержит основные сведения о задании и карте. По нему можно:

Для этого в заголовке написаны:

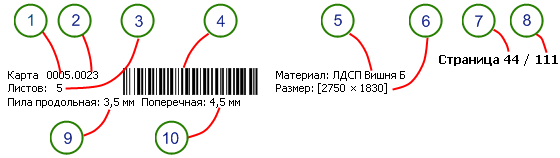

Заголовок карты раскроя на бумаге.
Вид напечатанного заголовка раскроя.
1 — номер задания; 2 — номер карты; 3 — количество листов; 4 — штрих-код карты; 5 — материал; 6 — размеры листа; 7 — номер страницы; 8 — количество страниц в задании; 9 — ширина пила вдоль; 10 — ширина пила поперёк (только в том случае, если ширина пила поперёк листа отличается от ширины пила вдоль).

Номер карты

Номер карты состоит из двух частей: номера задания и, собственно, номера карты в задании. В заголовке карты раскроя оба номера записывают четырьмя цифрами через точку. Недостающие цифры при этом заполняют лидирующими нулями, т.е. для карты №75 из задания №12 пишут «0012.0075».

Штрих-код

Штрих-код на карте раскроя представляет собой запись её номера в стандарте Code 128B. Основное назначение — загрузить программу для раскроя по этой карте в станок Altendorf или аналогичную систему управления.

Графическое изображение

Графическое изображение раскладки деталей наиболее полное и ёмкое.

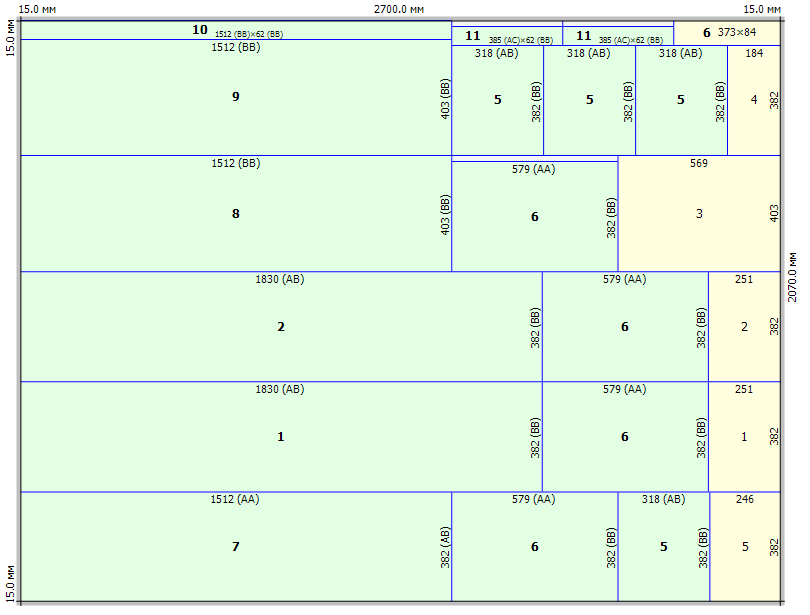

Графическое изображение карты раскроя.
Графическое изображение карты раскроя.

Кроме взаимного расположения деталей на нем имеется:

Таблица деталей

 Сведения о деталях, размещённых на данной карте, размерах заготовок и кромлении.

Таблица деталей.
Графическое изображение карты раскроя.

Таблица деловых остатков

 Сведения о деловых остатках, получившихся на данной карте, их размерах и обзоле.

Таблица остатков.
Графическое изображение карты раскроя.

Ниже - описание материалов кромки и тоговая строка с характеристиками расхода материала и количество резов.

Графическое изображение карты раскроя.

Все резы гильотинные, т.е. полностью пересекают разрезаемую полосу. Карты можно просматривать в области раскроя, в окне предварительного просмотра и, конечно, можно вывести на печать. Все зоны карты - это прямоугольники, ограниченные линиями реза.

Карта в области раскроя

Изображение карты на экране, в области раскроя служит для просмотра карт и быстрой оценки результата. Качественные и количественные характеристики карты выводятся в одноименной рамке. Там же есть кнопка для удаления карты.

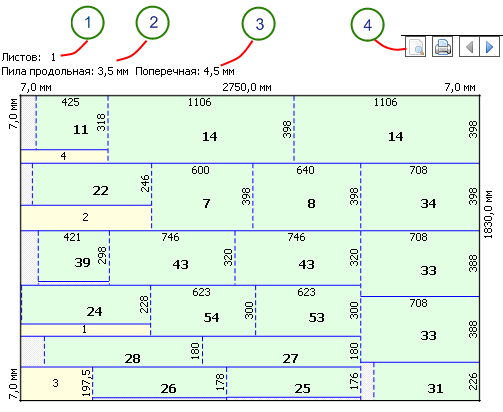

Типичное изображение карты раскроя на экране.
Изображение карты в зоне раскроя.
  1. Количество листов, которое нужно распилить согласно карте.
  2. Режим пропила вдоль.
  3. Режим пропила поперек.
  4. Панель инструментов: предварительный просмотр печатной карты, печать и переход к следующей (предыдущей) карте.

Команды мыши на изображении карты.

Настройка изображения карты раскроя

Чтобы улучшить различимость, отдельные элементы на картах раскроя можно выделить цветом и штриховкой. Для экрана и для печати настройки закраски карты можно сделать разными. Задают варианты раскраски на соответствующих закладках диалога Пиктограмма «Настройка программы» Настройка программы. Набор настроек и их функции одинаковы.

Важно! На экране продольный и поперечный пил изображены разным пунктиром только если они имеют разную ширину. При одинаковой ширине они будут нарисованы сплошной линией.

Совет. Используйте разные цвета и штриховки, чтобы  уменьшить количество ошибок при чтении карт, а также снизить утомляемость зрения работников.
