С чего начать

Перед первым раскроем в bCAD, после установки программы, нужно выполнить некоторые предварительные настройки:

• Указать размещение банка данных. Это потребуется сделать уже при установке программы.
• Настроить параметры станка (для Altendorf^® настройки поставляются вместе с модулем). Сведения об этом приведены в разделе «Банк данных. Станки и оборудование».
• При наличии соответствующего модуля, выполнить настройки для Altendorf^®.

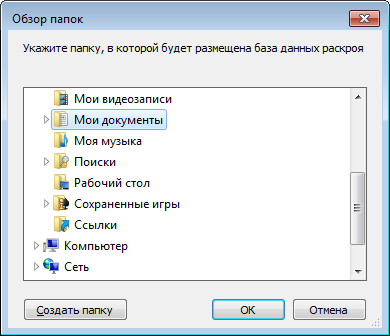

Диалог выбора папки для базы данных

Программа готова к работе. Можно начинать. Хотя, для работы необходимо завести в банке данных свой раскройный станок, внести сведения о его характеристиках, для простого знакомства с программой это не требуется.

Совет. Перед началом работы, ознакомьтесь с терминами используемыми в диалогах программы.

Простейший раскрой можно получить следующим образом:

1. Запустите программу. На экране появится окно заданий на раскрой.
2. Создайте новое задание кнопкой  Новое. Кнопка находится в верхнем ряду.
3. На появившемся диалоге задайте сведения о раскраиваемом материале. Проще всего выбрать материал из каталога слева, но если хотите попробовать свое, то установите флаг Произвольный материал и заполните диалог. Обязательны сведения о названии материала, размерах листа ( длина и ширина), а также наличие текстуры. Выберите станок, на котором будет выполняться раскрой.

Важно! Появление на диалоге значка  говорит о недопустимом значении параметра рядом с которым он появился. Наведите курсор мыши на этот значок и, с небольшой задержкой, на экране появится пояснение.

4. Заполните сведения о заказе (можно пропустить, если достаточно номера и даты).
5. Настройте кромки: обозначения, материалы и припуски (для первого раза можно пропустить).
6. Заполнить таблицу деталей: вручную или загрузить из файла. Достаточно вводить основные параметры длину, ширину и количество, разделяя значения нажатием  Enter.
7. Нажмите кнопку  «Раскроить». Через некоторое время на экране появятся карты раскроя и суммарные результаты.
8. Просмотрите полученные карты. Проще всего это сделать кнопками  и панели карт раскроя (находится в углу карты).
9. «Плохие» карты можно удалить командой «Удалить карту», затем, изменить настройки алгоритма раскладки и вновь  «Раскроить» неразмещенные детали. Это один из вариантов  оптимизации раскроя.
10. Нажмите кнопку Утвердить (слева). При этом автоматически появятся диалоги предпросмотра и печати карт, этикеток. При наличии модуля произойдет генерация программ для Altendorf^®  и программы окажутся в заданной папке.

Главное окно закроется, а вместо него вновь появится окно заданий. Созданное задание вы увидите в папке утвержденные каталога.

Совет. Хотя раскрой можно выполнять, каждый раз заполняя сведения о материале вручную, для комфортной работы, рекомендуем заполнить банк материалов. В дальнейшем, это не только ускорит ввод задания на раскрой, но и уменьшит количество ошибок в текстовой части карт раскроя и прочей документации.
