Погонаж

Каталог «Погонаж» содержит сведения о конструктивных и технологических параметрах материалов поставляемых погонными метрами: рулонами, лентами, полосами.

К таким материалам относятся, в первую очередь, материалы для кромкооблицовки.

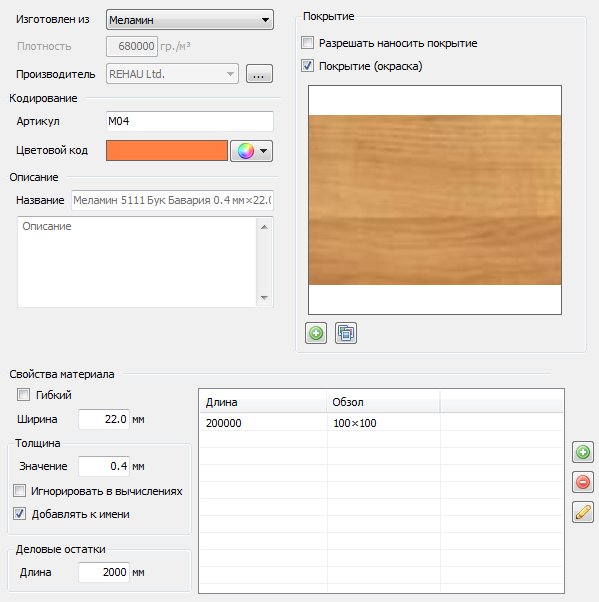

Задание погонажа.

Общие свойства

Далее приведены сведения о погонаже, которые хранятся в банке данных.

• Материал изготовления — ссылка на физический материал, из которого изготовлена основа материала, который определяет его физические свойства. Название физического материала входит в состав автоматического наименования материала.
• Плотность — плотность физического материала. Этот параметр приводится для справки. В этом диалоге изменить его  нельзя.
• Производитель — ссылка на производителя материала.

Кодирование

Под этим заголовком собраны различные обозначения материала в диалогах программ и создаваемых ими документах.

• Обозначение Артикул — условное обозначение погонажного материала, которое нужно использовать на чертежах. Текстовая строка. Можно оставлять пустым, в этом случае, в качестве обозначения, будет использовано полное название. Помимо этого Артикул погоножа используется при обозначении кромления на этикетках детали.
• Цветовой код — цветовое обозначение материала в диалогах инструментов программ.

Свойства материала

Гибкий — признак того, что материал гибкий, что его можно изгибать по месту. Зарезервирован для дальнейшего использования.

Ширина — ширина материала в состоянии поставки.

Описание

• Название — полное название материала. Текстовая строка. Рекомендуется использовать автоматическое заполнение, на основе других обязательных параметров. Его можно заменить своим. В любом случае, заполнение этого поля ОБЯЗАТЕЛЬНО!
• Описание (комментарий) — произвольная дополнительная информация. Текстовая строка. Эту информацию программы показывают в диалогах выбора материалов. Она может служить для напоминания особенностей самого материала или его поставки.

Толщина материала

• Значение — толщина ленты материала в состоянии поставки. Число больше нуля. Может использоваться при автоматическом именовании.
• Игнорировать в вычислениях толщину материала — признак того, что при использовании этого материала в составе листовых деталей толщину материалов следует игнорировать, т.е. считать равной 0. Когда признак отсутствует, то толщина этого материала складывается с остальными.
• Добавлять к имени толщину — признак, добавлять в автоматическое название толщину материала.

Покрыте и внешний вид:

• Разрешать наносить покрытие — означает, что на детали, изготовленные из этого материала можно наносить покрытие из другого материала. Этот признак используют инструменты программ для дизайнера-конструктора.
• Покрытие (окраска) — материал покрытия или окраски(цвета). Ссылка на внешний вид. Используется только при наличии признака покрыт материалом.

Кнопки:

•  Выбрать из банка — выбрать внешний вид для материала из банка.
•  Добавить — добавить новый внешний вид в банк и назначить его для поверхности материала. Вызывает диалог создания внешнего вида.

Размеры остатков:

Размеры по которым остатки делят на деловые и отходы.

• Длина — минимальная длина остатка, который считается деловым.

Параметр зарезервирован для дальнейшего развития.

Параметры поставки

Параметры поставки учитывают различия в формах поставки материалов от изготовителей. Предполагается, что листы материала имеют форму прямоугольника, а толщина у всех поставок одного материала одинакова.

• Длина — длина полосы материала.
• Обзол — дефектные участки на концах полосы. Название применено для единообразия с листовыми материалами. Определяется двумя числовыми значениями: От начала и С конца.

Кнопки справа от списка листов позволяют с ним работать:

• Добавить — добавить в список листов новый типоразмер.
• Удалить — удалить выбранный типоразмер из списка листов.
• Изменить — изменить параметры выбранного типоразмера.

Обязательные параметры

Несколько параметров материала являются обязательными, т.е. их необходимо указать для любого нового материала. Остальные — можно оставлять «как есть» или пустыми.

Обязательными являются: Название, Материал изготовления, Производитель, Толщина, Ширина.

Именно по этим признакам банк данных различает материалы.

Автоматическое именование

Для большинства материалов, в технологических документах удобно использовать такое название материала которое состоит из:

• названия физического материала,
• толщины,
• внешнего вида (часто говорят цвета) материала. Если материал имеет покрытие, то используется внешний вид материала покрытия, иначе — внешний вид физического материала.

Такое название банк данных формирует автоматически, по мере заполнения или изменения соответствующих свойств.
