Листовые материалы

Каталог «Листовые материалы» содержит сведения о конструктивных и технологических параметрах материалов поставляемых на предприятие сторонними производителями в виде листов прямоугольной формы: толщине, габаритов, физических основ, покрытий (цвета) и т.д.

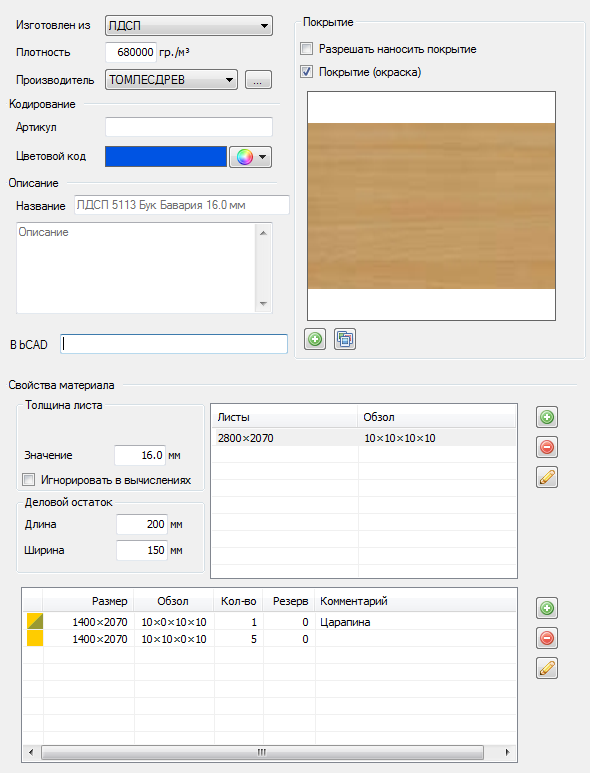

Задание листового материала.

Общие свойства листового материала

Далее приведены сведения о листовых материалах, которые хранятся в банке данных.

• Материал изготовления — ссылка на физический материал, из которого изготовлены листы, который определяет их физические свойства. Название физического материала входит в состав автоматического наименования листового материала.
• Плотность — плотность физического материала. Этот параметр приводится для справки. В этом диалоге изменить его  нельзя.
• Производитель — ссылка на производителя материала.

Кодирование

Под этим заголовком собраны различные обозначения материала в диалогах программ и создаваемых ими документах.

• Обозначение В документах — условное обозначение листового материала, которое нужно использовать в документах. Текстовая строка. Можно оставлять пустым, в этом случае, в качестве обозначения, будет использовано полное название.
• Обозначение На чертежах — условное обозначение листового материала, которое нужно использовать на чертежах. Текстовая строка. Можно оставлять пустым, в этом случае, в качестве обозначения, будет использовано полное название.
• Цветовой код — цветовое обозначение материала в диалогах инструментов программ.

В bCAD

Текстовое поле. Предназначено для идентификации материала, переданного в раскрой их bCAD через XML.

Если строка в этом поле совпадает с полным путём в банке bCAD (этот путь передаётся в XML), материал автоматически выбирается для раскроя.

Описание

• Название — полное название листового материала. Текстовая строка. Рекомендуется использовать автоматическое заполнение, на основе других обязательных параметров. Его можно заменить своим. В любом случае, заполнение этого поля ОБЯЗАТЕЛЬНО!
• Описание (комментарий) — произвольная дополнительная информация. Текстовая строка. Эту информацию программы показывают в диалогах выбора материалов. Она может служить для напоминания особенностей материала или его поставки.

Толщина листа

• Значение — толщина листов материала в состоянии поставки. Число больше нуля. Может использоваться при автоматическом именовании.
• Игнорировать в вычислениях толщину материала — признак того, что при использовании этого материала в составе листовых деталей толщину материалов следует игнорировать, т.е. считать равной 0. Когда признак отсутствует, то толщина этого материала складывается с остальными.
• Добавлять в название толщину — признак, добавлять в автоматическое название толщину материала.

Покрыте и внешний вид:

• Разрешать наносить покрытие — означает, что на детали, изготовленные из этого материала можно наносить покрытие из другого материала. Этот признак используют инструменты программ для дизайнера-конструктора.
• Поставляется покрытым материалом — признак наличия покрытия (ламинирования) или окраски(цвета).
• Покрытие (окраска) — материал покрытия или окраски(цвета). Ссылка на внешний вид. Используется только при наличии признака покрыт материалом.

Кнопки:

•  Выбрать из банка — выбрать внешний вид для материала из банка.
•  Добавить — добавить новый внешний вид в банк и назначить его для поверхности материала. Вызывает диалог создания внешнего вида.

Размеры остатков:

Размеры по которым остатки делят на деловые и отходы.

• Длина — минимальная длина остатка, который считается деловым.
• Ширина — минимальная ширина остатка, который считается деловым

Для деловых остатков программа создаёт этикетки, сведения о них приводятся на картах раскроя.

Параметры листа

Параметры листа учитывают различия в формах поставки материалов от изготовителей. Предполагается, что листы материала имеют форму прямоугольника, а толщина у всех листов одного материала одинакова.

• Длина — длина листа материала. Для материала с равномерной текстурой, длиной считается наибольший размер прямоугольника, а для текстурированных — размер вдоль текстуры.
• Ширина — ширина листа материала, т.е. второй размер прямоугольника: меньший, или поперёк текстуры.
• Обзол — обзол листа, т.е. дефектная полоса по периметру листа, обрезаемая перед распилом (исходно — не опиленная боковая поверхность бревна на кромках пиломатериалов). Определяется четырьмя числовыми значениями: Сверху, Снизу, Слева и Справа (предполагается, что на лист смотрят с лицевой стороны и длина листа направлена горизонтально).

Кнопки справа от списка листов и обрезков позволяют с ним работать:

• Добавить — добавить в список листов новый типоразмер.
• Удалить — удалить выбранный типоразмер из списка листов.
• Изменить — изменить параметры выбранного типоразмера листа или параметры обрезка.

Работа с остатками

Работа с остатками (обрезками) описана в отдельном разделе.

Обязательные параметры

Несколько параметров материала являются обязательными, т.е. их необходимо указать для любого нового материала. Остальные — можно оставлять «как есть» или пустыми.

Обязательными являются: Название, Материал изготовления, Производитель, Толщина.

Именно по этим признакам банк данных различает материалы.

Автоматическое именование

Для большинства материалов, в технологических документах удобно использовать такое название листового материала которое состоит из:

• названия физического материала,
• толщины листа,
• внешнего вида (часто говорят цвета) материала. Если материал имеет покрытие, то используется внешний вид материала покрытия, иначе — внешний вид физического материала.

Такое название банк данных формирует автоматически, по мере заполнения или изменения соответствующих свойств.
