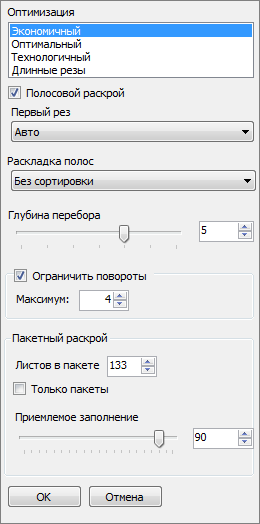

В этом диалоге выбирают варианты оптимизации раскладки деталей для раскроя.
Значения настроек следующее:
Метод оптимизации
Список Метод оптимизации — позволяет выбрать один из методов оптимизации:
- Экономичный — обеспечивает минимальный расход материала. Помимо минимального количества расходуемых листов обеспечивает максимально возможный цельный остаток на одном из листов.
- Оптимальный — при таком же количестве листов расходуемого материала, что и в экономичном варианте, пытается подобрать вариант раскладки с меньшим количеством карт для лучшей технологичности процесса раскроя.
- Технологичный — обеспечивает минимально возможное с точки зрения алгоритма количество карт раскроя. Иногда за счёт дополнительного расхода материала.
- Длинные резы — обеспечивает минимальное количество резов при раскрое, пытаясь распилить листы длинными резами. Иногда за счёт дополнительного расхода материала.
Флаг Полосовой раскрой — включает
режим, при котором резы оптимизируются под распил полосами, уменьшая число
поворотов листов при распиле.
Направление первого реза
Выпадающий список Направление первого реза — направление первого реза относительно длинной (именно длинной, а не по текстуре) стороны листа. Позволяет выбрать один из вариантов:
- Авто — направление реза выбирает программа.
- Горизонтальный — первый рез всегда идет в горизонтальном направлении.
- Вертикальный — первый рез всегда идет в вертикальном направлении.
Раскладка полос
Список Раскладка полос — задаёт способ группировки полос раскраиваемой карты. Позволяет выбрать один из вариантов:
- Без сортировки — порядок полос не меняется.
- Сначала узкие — полосы располагаются по увеличению ширины.
- Сначала широкие — полосы располагаются по уменьшению ширины.
- Узкие в центре — располагаются таким образом, чтобы узкие полосы (и, соответственно, детали) выпиливались из середины листа. Например, для компенсации внутренних напряжений в листе.
Глубина перебора
Глубина перебора — задаёт алгоритму раскладки деталей на листе
максимальное количество возможных вариантов перебора.
Минимальное значение установлено в 1. Максимальное значение ползунка
задано в 7. Значение по умолчанию равно 5.
Увеличение значения позунка на единицу увеличивает количество вариантов вдвое.
Совет. Будьте осторожны с изменением этого значения -
его чрезмерное на большом количестве разных деталей может привести к слишком долгой работе алгоритма.
Ограничение числа поворотов
Группа Ограничить повороты — задаёт способ раскладки деталей на листе таким образом, чтобы количество поворотов листа при раскрое не превышало указанное значение.
- Флаг Ограничить повороты включает либо выключает режим раскладки с учётом количества поворотов.
- Поле Максимум задаёт максимальное количество поворотов.
Ограничение количества поворотов даёт более технологичные карты. Но может привести к повышению расхода материала.

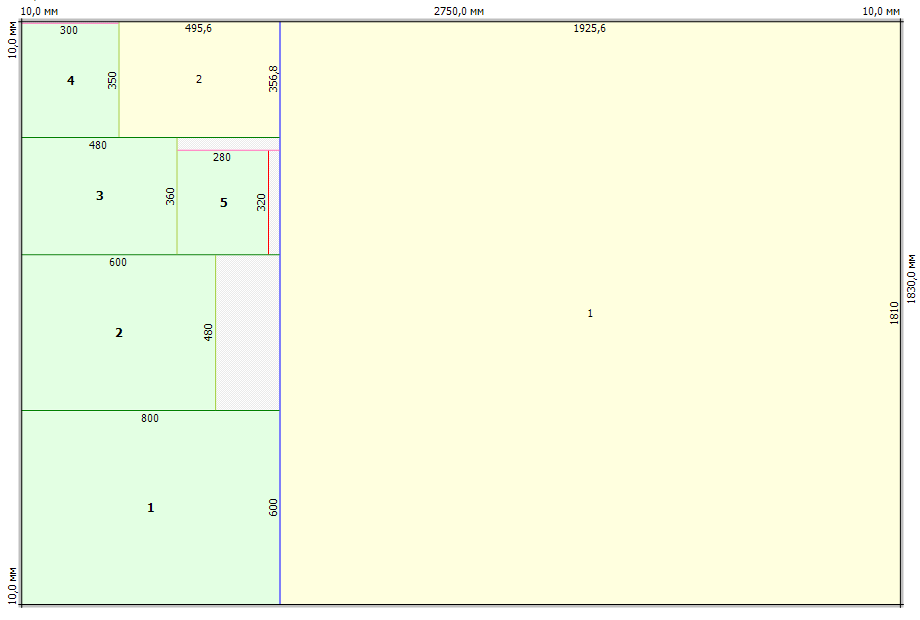

Карта без ограничения поворотов
|

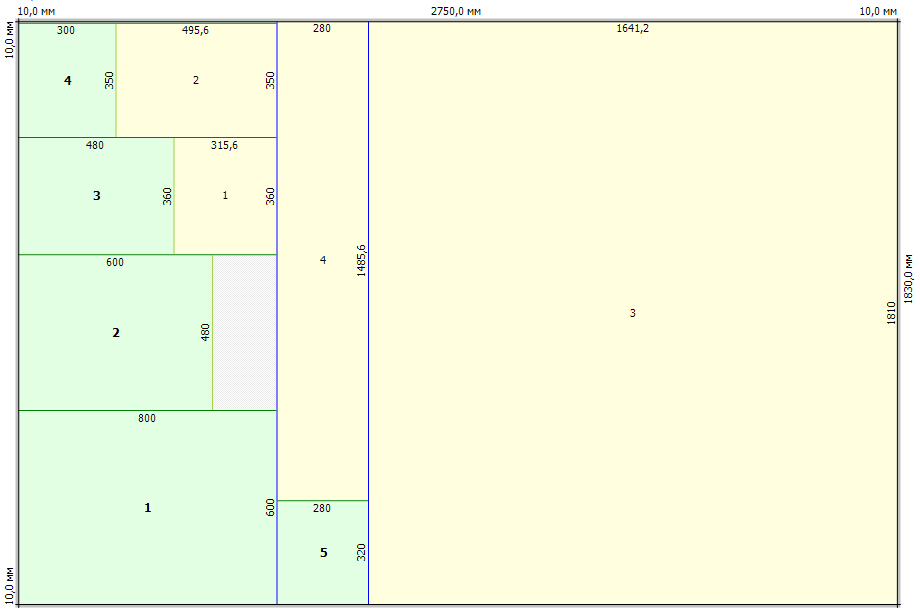

Карта с ограничением в 2 поворота
|
Деталь №5 при этом пришлось вынести на отдельную полосу, т.к. не нашлось свободной полосы такого размера.

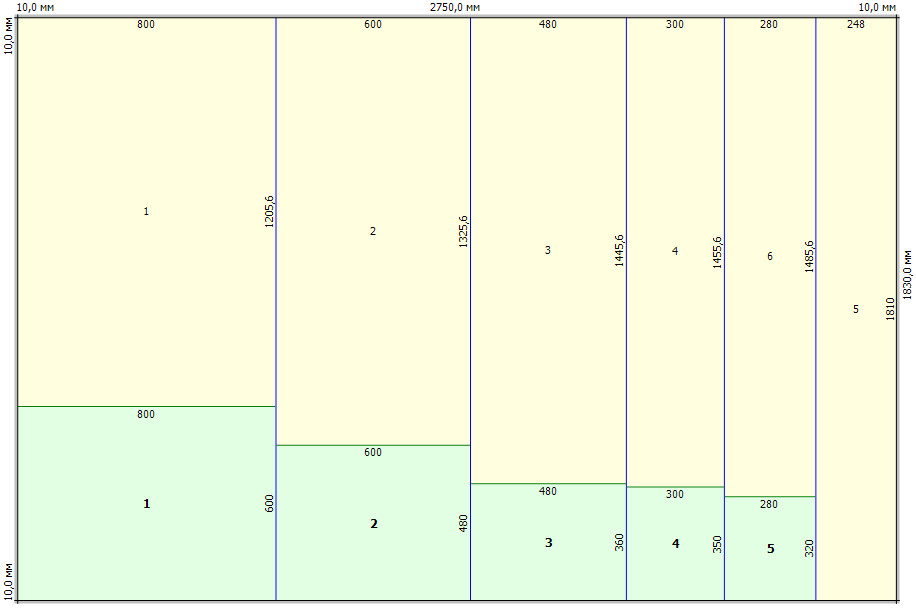

Карта с ограничением в 1 поворот
|
Все детали в этом режиме располагаются на отдельных полосах.
