Связь с bCAD версии 3.x

Для передачи на раскрой в bCUT моделей из bCAD имеется специальное приложение, которое так и называется  bCUT. Это приложение передаёт все возможные сведения о материалах и деталях, включая кромление. Останется только ввести реквизиты задания и настроить припуски.

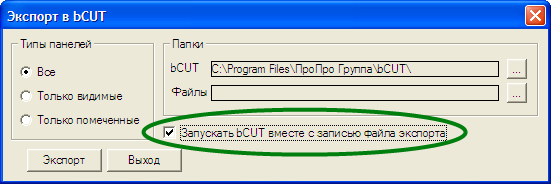

Настройки приложения  «bCUT»

Флаг «Запускать bCUT вместе с записью файла экспорта» позволяет выбрать один из двух вариантов работы:

1. Непосредственно в bCUT (флаг установлен). В этом случае, приложение само запустит bCUT, создаст новое задание и заполнит таблицы деталей. Это обычный вариант работы, когда обе программы установлены на одном рабочем месте.
2. Записать все данные в файл XML (флаг снят). По такому файлу можно будет создать задание командой  Создать из XML. Естественно, файл можно перенести на другой компьютер. Такой вариант работы позволяет выполнять конструирование и раскрой на разных рабочих местах.

Примечание. Приложение имеется  в начиная с версии 3.92.1090.

Передача из старых версий bCAD

Передачу данных моделями мебели из bCAD версий младше 3.92.1090 можно реализовать через файлы формата Excel или текстовые, которые записывают приложения bCAD. В этом разделе описаны некоторые варианты работы.

Важно. Как через текст, так и через Excel,, невозможно передать кромление деталей, кроме того, для передачи моделей из нескольких листовых материалов потребуется разбор "вручную".



Передача данных через файл Excel

Передача данных через файл Excel является наиболее гибкой, поскольку электронная таблица предоставляет множество возможностей по обработке и преобразованию данных. У такого способа есть только один недостаток — для его реализации требуется наличие самой программы Excel.

Для правильной передачи данных, необходимо правильно настроить параметры приложения  «Отчёт по проекту» (см. рис.). Необходимо:

1. Установить все флаги в ветке «Листовые детали».
2. Установить порядок отображения габаритов «Первая величина вдоль текстуры».
3. Установить Знак разделитель для Excel, соответствующий настройкам в Excel. Для русского языка, обычно, это символ «,» (запятая).

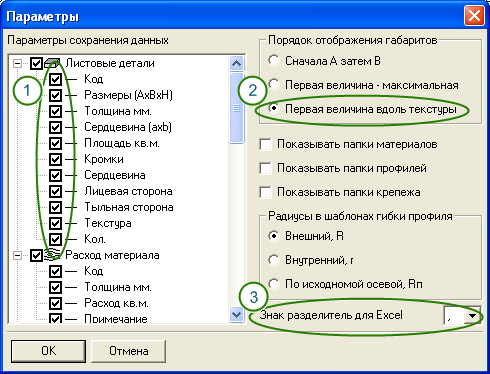

Настройки приложения  «Отчёт по проекту»

Перед передачей в Excel, таблицу удобно отсортировать по материалу сердцевины: щёлкнуть мышкой по заголовку столбца «Сердцевина». Тогда, уже в Excel, детали из разных материалов можно разложить по разным листам таблицы.

При импорте данных в таблицу деталей раскроя, нужно выбрать готовую настройку «bCAD 3 (DEO--BC)», строки со 2-й «До пустой» и лист №1 или другой(если детали из разных материалов разложены по листам).

Передача данных через текстовый файл

Для передачи данных через текстовый файл, лучше всего, подходят файлы, создаваемые приложением  «Раскрой Кузнецова». Они специально разрабатывались с целью передачи в раскрой.

При импорте данных в таблицу деталей раскроя, нужно установить настройки (см. рис.):

• Символ-разделитель «Tab» (табуляция).
• Номера столбцов по порядку "3", "4", "5", "", "", "", "", "1", "2"
• Строки со 2-й «До пустой».
• Флаг «Импорт материалов» следует отключить.

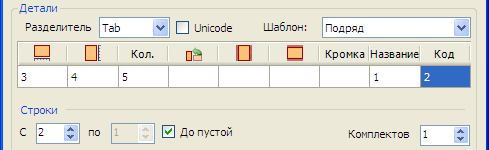

Настройки для импорта текста из формата  «Раскрой Кузнецова»

Примечание: Разделить детали из разных материалов можно с помощью любого редактора текстов. Например, «Блокнота» Windows. Тогда описание материала можно ввести вручную, например, в первую строку и начать импорт деталей с 3-ей.
