Термины и определения

В этом разделе приведены основные термины и понятия, которые использованы в диалогах программы и документации.

Равномерная текстура листового материала

Для раскроя листовых материалов, очень важно свойство Равномерная текстура. Оно определяет изотропность технологических так и изобразительных свойств (внешнего вида), т.е. отсутствие текстуры физического материала и рисунка на поверхности листа. При раскрое материала с равномерной текстурой детали можно разворачивать на 90°. Напротив, для материалов таким свойством не обладающих (текстурированных) такой поворот для большинства деталей запрещен. Причины запрета могут быть связаны как с внешним видом таких деталей, так и с механическими свойствами материала.

Поэтому, в отличие от других параметров,  признак равномерная текстура листового материала определяется программой раскроя по значениям одноименных параметров физического материала и материалов покрытия. Считается, что листовой материал имеет равномерную текстуру если и у его физического материала, и у материала покрытия (если таковой есть есть) флаг равномерная текстура установлен. Если хотя бы у одного из этих материалов флаг снят, то считается, что листовой материал текстурирован, т.е. имеет неравномерную текстуру или окраску, что следует учитывать при раскладке деталей, т.е., изначально, для деталей из такого материала поворот запрещен.

Длина и ширина

На диалогах программ и в документации под длиной или размером вдоль прямоугольных исходного листа материала, детали или делового остатка всегда понимается:

Соответственно, ширина или размер поперек — второй размер:

На диалогах программ и в документации, размеры прямоугольных форм часто записывают в виде:

ДДДДД x ШШШШ, где

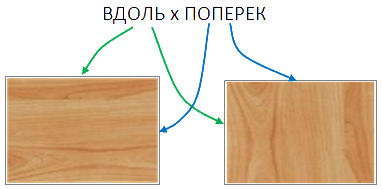

Вдоль и поперек для текстурированного материала.
Размеры вдоль и поперек для текстурированного материала.

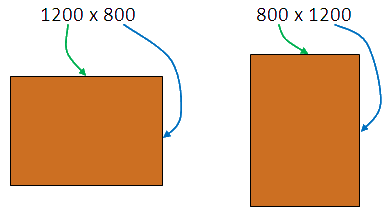

Первый и второй размеры для материала с равномерной текстурой.
Первый и второй размеры для материала с равномерной текстурой.



Например:

Остатки и отходы

В результате раскроя, кроме заготовок деталей, получается множество остатков материала различных размеров. При большой серийности производства, их списывают на затраты и ликвидируют, как мусор. При малой серийности, достаточно крупные остатки используют в производстве последующих заказов. Таким образом:

Программа bCUT делит определяет деловые остатки по параметрам размеры остатков раскраиваемого листового материала, заданным в каталоге (при раскрое произвольного материала, эти параметры задают дополнительно). Критерий следующий: длина остатка должна превышать параметр длина остатка листового материала, а ширина должна превышать параметр ширина остатка.

Обзол листа и остатка

Обзол листа — дефектная полоса по краю листа (исходно — не опиленная боковая поверхность бревна на кромках пиломатериалов). В общем случае, обзол определяется четырьмя числовыми значениями: Сверху, Снизу, Слева и Справа. Предполагается, что на лист смотрят с лицевой стороны и его длина листа направлена горизонтально.

В общем случае,  у листа материала в состоянии поставки обзол идет по всему периметру. Как правило, значения обзола берут из опыта работы и со всех сторон принимают одинаковыми. Перед распилом, обзол обрезают. Обычно, только с двух сторон. Так получают базовый угол от которого ведут распил.

Обзол у деловых остатков остается на тех сторонах, которые остались от необрезанного края листа. Поскольку при распиле прямоугольных заготовок все резы всегда сквозные, то обзол, у остатка, обзол может остаться: с трех сторон, с двух сторон, с одной стороны или не остаться вовсе. Именно по этой причине для задания обзола требуется четыре величины. Обзол у опиленных сторон отсутствует, следовательно, равен нулю, а у остальных его величина  такая же, как у исходного листа. Таким образом, полезный размер остатка оказывается меньше его реальных размеров.

На диалогах программ и в документации, размеры обзола часто записывают в виде:

ВВ x НН x ЛЛ x ПП, где

Например:
