«bCAD Про»
«bCAD Про» —
программная система полного цикла проектирования: дизайна, конструирования и подготовки
производства для всего, что можно изготовить из листовых и профильных материалов.
Она позволяет проектировать как различные изделия из этих материалов: мебель, торговое
оборудование, выставочные стенды, павильоны, малые архитектурные формы, так и помещения,
в которых эти изделия находятся, для которых их изготавливают: офисы, клубы, бары,
квартиры и т.п., а также различные элементы таких помещений: подиумы, стойки ресепшн,
барные стойки и многое другое — успешно проектируют в «bCAD Про». Возможна
работа одновременно с несколькими проектами, объединение моделей в единый
проект, расстановка созданных моделей по помещению офиса или квартиры.
«bCAD Про»
включает в себя возможности всех остальных продуктов линейки: «bCAD Мебель»,
«bCAD Витрина» и
«bCAD Дизайнер». Всё, что написано о возможностях этих продуктов,
есть в «bCAD Про». В нём можно выполнять все те же работы и создавать библиотеки материалов,
крепежа и комплектующих. Главными отличиями является возможность создавать изделия
с профильными деталями и экспорт сведений о
проетах в форматах баз данных.
Мощные средства фотореалистичной визуализации, дополняющие гибкие инструменты настоящей
трёхмерной CAD-системы, позволяют не только создать модель и автоматически
подготовить рабочие чертежи, но и показать товар лицом — проект
можно будет увидеть и оценить ещё до его реального изготовления.
Полученные модели
вы можете комбинировать с элементами и моделями, полученными как
стандартными средствами bCAD, так и другими программами например, используя
форматы 3DS, DWG/DXF, созданными в других программах проектирования, скажем, AutoCAD.
Таким образом можно создавать сцены интерьеров офисов, торговых и технологических
помещений, квартир, домов с полной обстановкой и многое другое, что позволит
использовать ваши модели для дизайна помещений. Вам не придётся покупать для
этого другую программу — все возможности базовой версии bCAD в полной
мере работают в «bCAD Про».
Большая часть рутинной работы, как-то: создание чертежей отдельных деталей, карт
раскроя, подсчёт израсходованных материалов и стандартных изделий, создание
спецификаций, расчёт стоимости — переложены на плечи программы.
Все это позволяет в десятки раз сократить время на выполнение рутинных операций,
и сократить ошибки при проектировании изделий.
В результате:
- Работа упрощается, сводится к интуитивно-понятному процессу компоновки, позволяет
сконцентрироваться на нуждах заказчика, и творческом, если хотите, элементе.
- Клиент лучше понимает дизайнера, поскольку видит результат работы на цветном
объёмном изображении, а не на условных чертежах и эскизах.
- Исключаются ошибки при передаче заказа от дизайнера к конструктору и технологу.
Работая в единой среде, они лучше понимают друг друга и, главное, вся
информация вводится единственный раз, наиболее грамотным, ответственным человеком.
- Работа становится более точной и результативной, снижается возможность ошибок
при конструировании, связанных, например, с неточным исполнением рабочего чертежа
(сейчас это просто исключено), ошибкой в подсчёте количества крепежа и заказных
элементов.
- Уменьшается расход материала за счет автоматизации раскроя заготовок.
- Результаты работы можно передать в станки с ЧПУ. Исключаются ошибки ручного набора данных.
Детали и изделия в «bCAD Про»
При работе с «bCAD Про» предполагается, что изделия состоят из следующих деталей
и элементов:
- плоские и гнутые листовые панели — основные детали, для которых требуется
выполнить конструкторскую и технологическую документацию (стенки, перегородки, столешницы,
полки и т.д.);
- крепеж — элементы конструкции, которые обеспечивают соединение панелей
и закрепление фурнитуры на них;
- профильные детали — детали выполненные из профилированных материалов
с постоянным сечением, систем профилей (опоры, балки, направляющие, рамочные
фасады, объемная кромка и т.п.);
- комплектующие и фурнитура — остальные элементы конструкции, не попадающие
под выше перечисленные категории, но которые нужно учитывать в спецификациях и сметах,
в том числе соединительные элементы систем профилей.
- изобразительные элементы — линии, надписи и трехмерные поверхности, которые
не учитываются в спецификациях и сметах, а используются для обозначений и декораций
сцен, в том числе линии разметки и макеты людей.
Инструменты общего проектирования базового модуля bCAD по созданию сложных поверхностей
позволяют снять все ограничения на сложность формы произвольной фурнитуры или мебельных
элементов (балясин, гнутых ножек и т.д.).
Профильные детали
Профильные детали это, прежде всего, детали выполненные из погонажных материалов
с постоянным сечением, который часто так и называют «профильные материалы».
Также к ним относится трубы, брус профили, детали из материала с постоянным
сечением прямые или изогнутые в одной плоскости. Контур сечения можно задавать прямыми
участками и/или дугами. Изгибать профиль также допускается только по дуге. Другие
кривые будут представлены набором коротких прямых сегментов. Концы деталей можно
скашивать под произвольным углом,что позволяет делать рамочные конструкции.
Проектирование изделия
Типовой сценарий проектирования нового изделия в «bCAD Про»
следующий:
- Собрать трехмерную модель, на которой отрабатывается компоновка будущего изделия,
размещая детали в пространстве в соответствии с замыслом конструктора. Подобрать
цвета и материалы. Фактически, выполнить дизайн-проект. Можно тут же посчитать себестоимость
и согласовать с заказчиком.
- Оформить и облицевать кромки панелей, выполнить вырезы и фрезеровки, расставить
крепеж и фурнитуру, дополнительные опоры, царги и т.п.
- Получить спецификацию и смету (подсчитываются автоматически), проработать и провести
презентацию проекта, получить и доработать чертежи, схемы сборки, карты раскроя
листовых и профильныx материалов, другие документы.
После постановки изделия на производство, модель можно внести в банк данных
и, в дальнейшем, использовать в качестве готового изделия в «bCAD Салон» и
«bCAD Витрина».
Если же подобное изделие уже есть, то его легко модифицировать: изменить размеры,
добавить или удалить детали, заменять материалы, а также крепеж, комплектующие и
фурнитуру.
Экспорт сведений о проектах
Сведения о составе модели, материалах и геометрии деталей могут предаваться в другие
программы через популярные форматы баз данных DBF и MS Access. В эти форматы можно
передавать данные из приложений Отчет конструктора (развернутая спецификация проекта)
и Смета (сметные данные).
Кроме того, есть возможность экспортировать в формат XML полные сведения о проекте,
включая геометрию контуров деталей, фрезеровок, позиции сверлений и т.д.
Таким образом, «bCAD Про» можно связать другими программами, используемыми
на предприятии, например с 1С. Имеются комплексные решения с системами управления
предприятием
RFT-Group и
ИТМ.

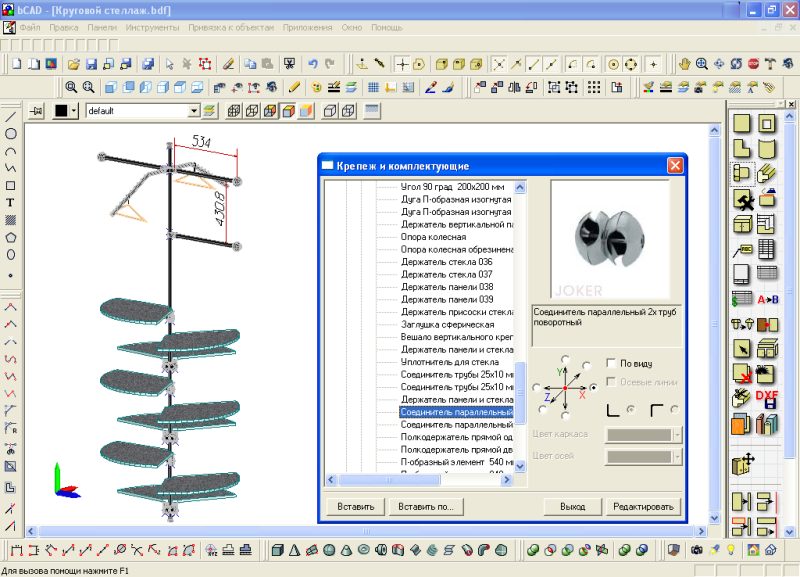

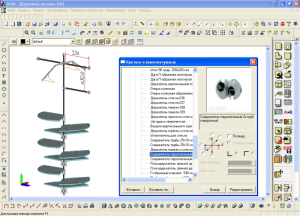

Библиотеки материалов, профилей, крепежа и комплектующих
В комплекте «bCAD Про» поставляется обширный банк материалов и профилей,
комплектующих и фурнитуры, сотни готовых блоков: стеллажи, витрины, холодильные
шкафы, элементы мебели, светильники. Все они имеют реальные прототипы, их размеры
соответствуют общепринятым. Естественно, при работе на нескольких рабочих местах
можно вести единую библиотеку материалов и проектов.
Библиотеки можно пополнять самостоятельно. Все поставляемые каталоги созданы в «bCAD Про».
Кроме того, «кубики», можно создавать и в других системах,
например 3D MAX или AutoCAD. «Бикад» и некоторые
дилеры предоставляют услуги по изготовлению 3D моделей, подготовке банков
материалов на заказ. Обширный банк данных по своему ассортименту предоставляет МДМ-Комплект. Посетите страницу сайта «Библиотека комплектующих». В комплект поставки также входит каталог блоков для
дизайна помещений, а также набор текстур примеры которых можно посмотреть на сайте.
Сквозное проектирование
Предприятия, которые имеют полный цикла работы с продукцией: прием заказа, проектирование,
производство, монтаж, могут организовать прием заказа и предварительный дизайн с
использованием упрощенных пакетов «bCAD Салон» (для производителей мебели) и
«bCAD Витрина» (для производителей торгово-выставочного оборудования).
В этих программах можно выполнять предварительный дизайн помещений, а также модифицировать
собственные изделия:
- Модифицировать размеры изделий: подгонять их под размеры помещения.
- Быстро заменять используемые модули, типовые сборки (комбинаторный дизайн).
- Быстро подбирать материалы и цвета.
Полученную модель отдают конструктору на дальнейшую проработку в «bCAD Про».
Получается сквозная цепочка — заказ, конструирование, производство, поставка.
Дополнительные преимущества:
- Появляются дополнительные возможности гибко учитывать пожелания клиента, и быстро
назначать безубыточную цену.
- Рабочее место «bCAD Салон» и
«bCAD Витрина» дешевле конструкторского, а научиться работать в нём проще.
Появляется возможность эффективнее использовать персонал и перевести на работу в
дешевой программе менее искусных в конструировании.
- Исключаются ошибки при передаче заказа от дизайнеров к конструкторам и технологам.
Снижается количество рекламаций от клиентов.
- Работая в единой среде, работники предприятия лучше понимают друг друга.
В целом, работа становится более точной, результативной и прибыльной.
Требования к системе
- Windows XP с последним пакетом обновления, Windows Vista, Windows 7 или Windows 8.
- 1 Гб оперативной памяти (2 Гб для Windows Vista), 300 МБ места
на жестком диске.
- Процессор Pentium IV и выше.
- Монитор с разрешением 1024 × 768 или более высоким.
- Дисковод для DVD-дисков.
- Мышь или планшет.
Демонстрационные версии
Если вас заинтересовали возможности пакета «bCAD Про», вы можете
загрузить демонстрационную версию,
а также учебник
с описанием работы
специализированных инструментов и примеры проектов.
С ценами на программу «bCAD Про» вы можете ознакомится в разделе
цены нашего сайта.
