На этом диалоге настраивают вывод отчёта. Настройки размещены на нескольких закладках. Каждая закладка
содержит несколько настроек, объединённых по смыслу.
Вызвать диалог можно кнопкой
на панели инструментов
окна заданий.
Кнопка OK — применяет новые настройки и завершает
работу с диалогом.
Кнопка Выход — завершает работу с диалогом без
применения новых настроек. Все настройки остаются такими же, как при запуске
команды.

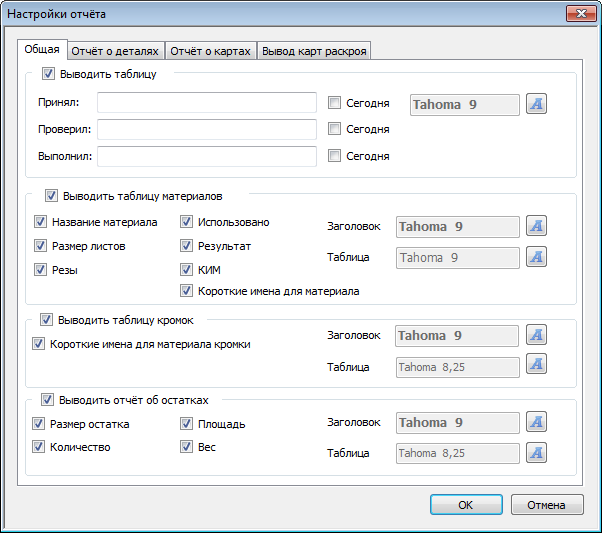

На этой закладке находятся общие настройки отчёта.
Флаг «Выводить таблицу» — включает (установлен) и
выключает (снят) вывод таблицы «Принял», «Проверил» и т.д.
Поля «Принял», «Проверил» и «Выполнил» позволяют заранее занести проверяющих
и исполнителя.
Флаг «Сегодня» — при выводе отчёта автоматически подставляет текущую дату.

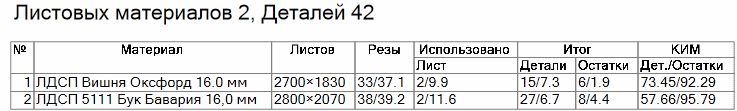

Группа «Таблица материалов»
Флаг «Выводить таблицу материалов» —
если флаг снят, таблица материалов в отчёте не выводится, значения остальных
флагов группы игнорируются.
Флаги этой группы соответствуют колонкам таблицы материалов. Если флаг установлен - колонка выводится.
- Флаг Название материала —
позволяет отключить вывод колонки с описанием материала.
- Флаг Размер листов —
позволяет отключить вывод колонки с размерами листов (или использованных остатков).
- Флаг Резы —
позволяет отключить вывод колонки с описанием резов.
- Флаг Использовано —
позволяет отключить вывод колонки с описанием использованных на раскрой листов.
- Флаг Результат —
позволяет отключить вывод двух колонок с описанием результатов раскроя по деталям и остаткам..
- Флаг КИМ —
позволяет отключить вывод колонки с описанием Коэффициента Использования Материала.
Флаг «Выводить таблицу кромок» — при выводе отчёта выдаётся таблица кромок.
Группа «Выводить отчёт об остатках» — позволяет позволяет настроить вывод таблицы остатков.

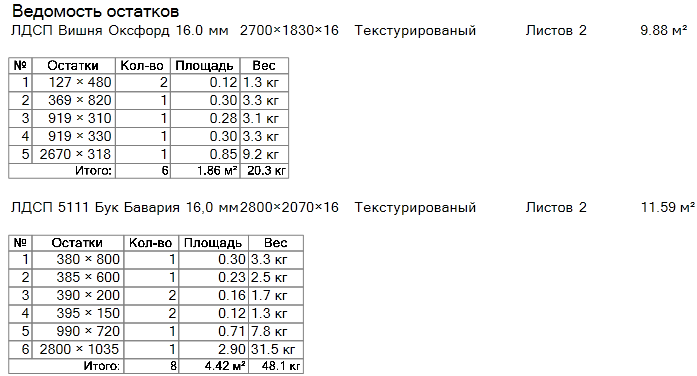

Если флаг «Выводить отчёт об остатках» выставлен — при выводе отчёта выдаётся таблица остатков.
Остальные флаги этой группы соответствуют колонкам таблицы остатков. Если флаг установлен - колонка выводится.
- Флаг Размер остатка —
позволяет отключить вывод колонки с размерами.
- Флаг Количество —
позволяет отключить вывод колонки с количеством получившихся в результате раскроя остатков с размером, указанным в предыдущей колонке.
- Флаг Площадь —
позволяет отключить вывод колонки с площадью остатков.
- Флаг Вес —
позволяет отключить вывод колонки с весом остатков.

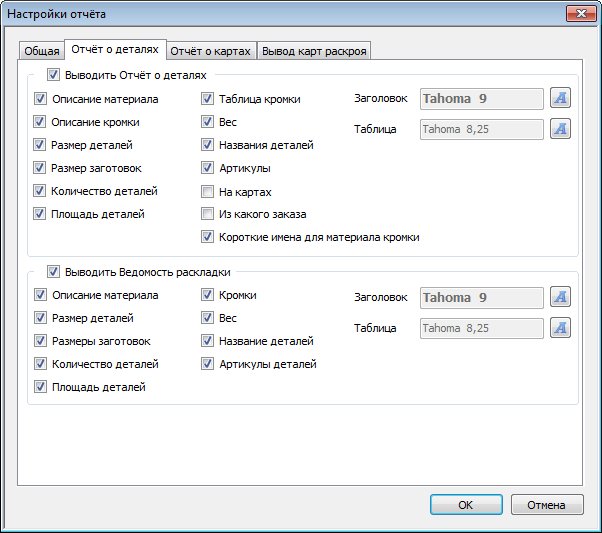

Закладка «Отчёт о деталях»
На этой закладке настраивают вывод «Отчёта о деталях» и «Ведомости раскладки»
деталей.
Группа «Отчёт о деталях»

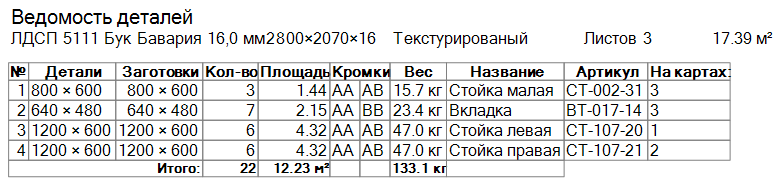

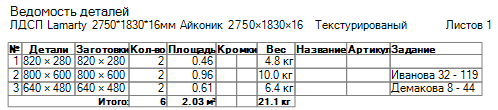

Флаг «Выводить Отчёт о деталях» — при выводе отчёта выдаётся таблица «Ведомость деталей»
- деталей, раскроенных из указанного материала. Если флаг снят, таблица не выводится, значения остальных флагов группы игнорируются.
- Флаг Описание материала —
позволяет отключить вывод строки с описанием материала.
- Флаг Описание кромки —
позволяет отключить вывод строк с описанием кромки, использованной для кромления деталей из этой таблицы.
- Флаг Размер детали —
позволяет отключить вывод колонки таблицы, в которой описан размер детали.
- Флаг Размер заготовки —
позволяет отключить вывод колонки таблицы, в которой описан размер заготовки.
- Флаг Количество деталей —
позволяет отключить вывод колонки таблицы, в которой указано количество описываемых деталей
из этого материала.
- Флаг Площадь деталей —
позволяет отключить вывод колонки таблицы, в которой указана площадь, занимаемая деталями
из этого материала.
- Флаг Кромки —
позволяет отключить вывод колонки таблицы, в которой указаны кромления деталей
из этого материала.
- Флаг Вес —
позволяет отключить вывод колонки таблицы, в которой указан вес деталей из
этого материала.
- Флаг Названия деталей —
позволяет отключить вывод колонки таблицы, в которой указаны названия деталей
из этого материала.
- Флаг Артикул —
позволяет отключить вывод колонки таблицы, в которой указаны артикулы (коды) деталей
из этого материала.
- Флаг На картах —
позволяет отключить вывод колонки таблицы, в которой указана раскладка деталей
по картам.
Группа «Ведомость раскладки»

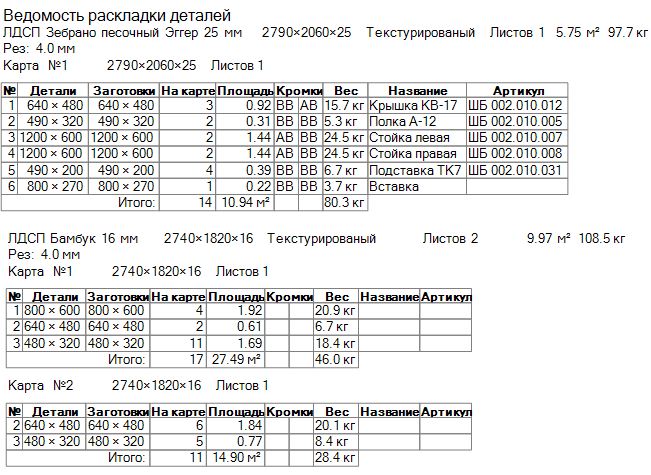

Флаг «Выводить Ведомость раскладки» — при выводе отчёта выдаётся таблица «Ведомость раскладки». Если флаг снят, таблица не выводится, значения остальных флагов группы игнорируются.
- Флаг Описание материала —
позволяет отключить вывод строки с описанием материала.
- Флаг Размер детали —
позволяет отключить вывод колонки таблицы, в которой описан размер детали.
- Флаг Размер заготовки —
позволяет отключить вывод колонки таблицы, в которой описан размер заготовки.
- Флаг На карте —
позволяет отключить вывод колонки таблицы, в которой указано количество описываемых деталей на этой карте.
- Флаг Площадь деталей —
позволяет отключить вывод колонки таблицы, в которой указана площадь, занимаемая деталями на этой карте.
- Флаг Кромки —
позволяет отключить вывод колонки таблицы, в которой указаны кромления деталей на этой карте.
- Флаг Вес —
позволяет отключить вывод колонки таблицы, в которой указан вес деталей на этой карте.
- Флаг Названия деталей —
позволяет отключить вывод колонки таблицы, в которой указаны названия деталей на этой карте.
- Флаг Артикул —
позволяет отключить вывод колонки таблицы, в которой указаны артикулы (коды) деталей на этой карте.

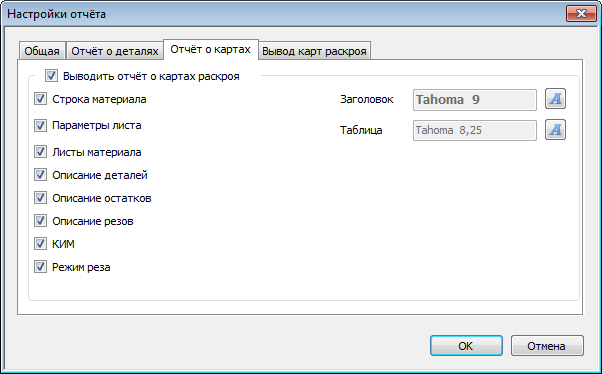

Закладка «Отчёт о картах»
На этой закладке настраивают вывод «Отчёта о картах раскроя».
Группа «Выводить Отчёт о картах раскроя»

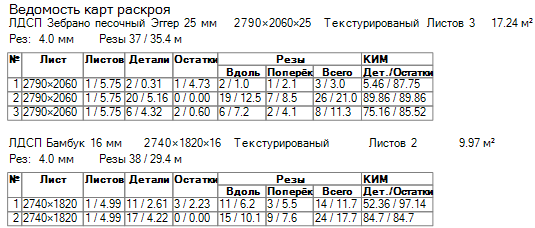

Флаг «Выводить Отчёт о картах раскроя» — при выводе отчёта выдаётся таблица «Ведомость
карт раскроя». Если флаг снят, таблица не выводится, значения остальных флагов группы игнорируются.
- Флаг Строка материала —
позволяет включать и выключать вывод строки описания материала перед таблицей.
- Флаг Режим реза —
позволяет включать и выключать вывод строки описания описания резов перед таблицей.
- Флаг Листы материала — позволяет
включать и выключать вывод колонки с описанием использованных листов (или обрезков) указанного материала.
- Флаг Описание деталей — позволяет
включать и выключать в сводные таблицы по картам раскроя колонку описания деталей.
- Флаг Описание остатков — позволяет
включать и выключать в сводные таблицы по картам раскроя колонку описания остатков.
- Флаг Описание резов — позволяет
включать и выключать в сводные таблицы по картам раскроя колонку описания резов.
- Флаг КИМ — позволяет
включать и выключать в сводные таблицы по картам раскроя колонку Коэффициента Использования Материала.

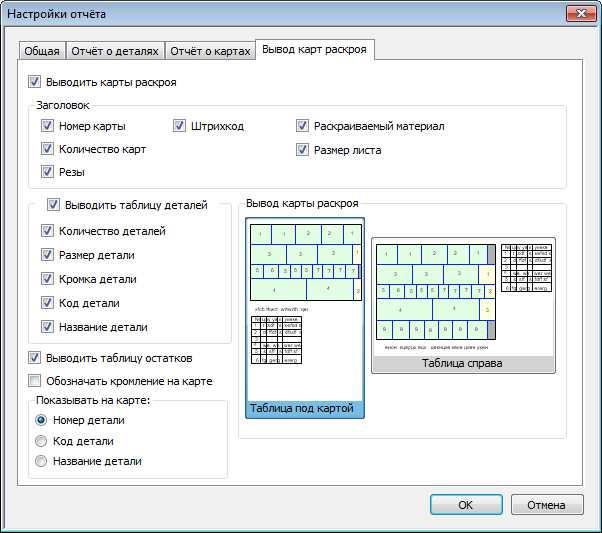

Закладка «Вывод карт раскроя»
На этой закладке настраивают «Вывод карт раскроя».
Флаг «Выводить карты раскроя» — при выводе отчёта выдаются карты раскроя.
Если флаг снят, карты раскроя не выводятся, значения остальных флагов закладки игнорируются.
Группа «Заголовок»
- Флаг «Номер карты» — выдаётся номер карты.
Если флаг снят, номер карты не выводится.
- Флаг «Количество карт» — выдаётся количество листов, которые надо распилить по этой карте.
Если флаг снят, количество листов не выводится.
- Флаг «Резы» — выдаётся описание резов.
Если флаг снят, описание резов не выводится.
- Флаг «Штрихкод» — выдаётся штрихкод.
Если флаг снят, штрихкод не выводится.
- Флаг «Раскраиваемый материал» — выдаётся описание раскраиваемого материала.
Если флаг снят, описание не выводится.

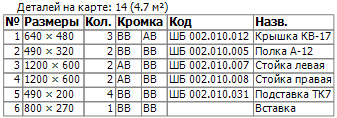

Группа «Выводить Таблицу деталей»
Флаг «Выводить таблицу деталей» — Если флаг снят, таблица деталей не выводится, значения остальных флагов группы игнорируются.
- Флаг «Количество деталей» — выводится колонка с количеством деталей.
Если флаг снят, колонка не выводится.
- Флаг «Размер детали» — выводится колонка с размерами деталей.
Если флаг снят, колонка не выводится.
- Флаг «Кромка детали» — выводятся 2 колонки с кромлением деталей (вдоль и
поперёк текстуры).
Если флаг снят, колонки не выводится.
- Флаг «Код детали» — выводится колонка с кодами (артикулами) деталей.
Если флаг снят, колонка не выводится.
- Флаг «Название детали» — выводится колонка с названиями деталей.
Если флаг снят, колонка не выводится.
Флаг «Выводить таблицу остатков» — Если флаг снят, остатков не выводится.
Флаг «Обозначать кромление на карте» — При выставленном флаге на карте раскроя помимо размеров детали пытаются отобразить кромление.

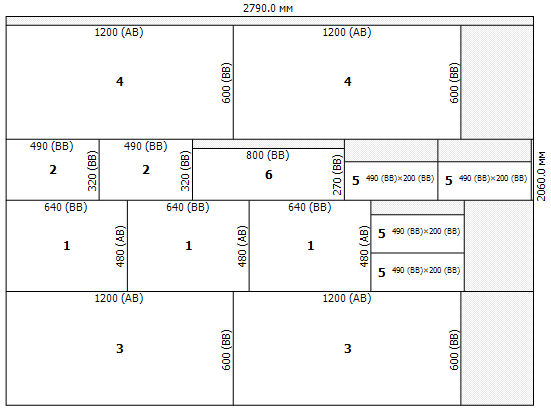

Карта с обозначением кромления

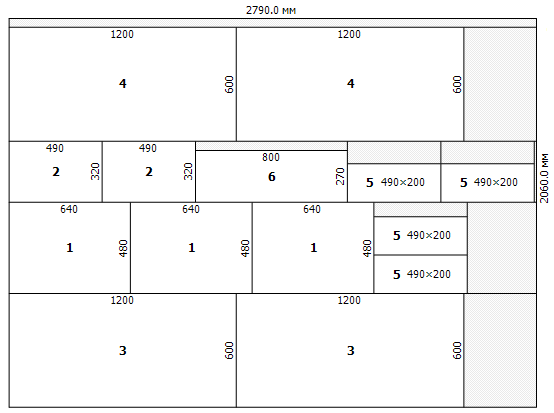

Та же карта без обозначения кромления
Флаг «Обозначать кромление на карте» влияет не только на вывод отчёта, но и на отображение карты на экране при раскрое.
Изображение карты раскроя всегда (как на экране, так и при выводе на печать) вписывается в заданную область. Для этого приходится менять масштаб отображения карты.
При мелком масштабе отображения карты (лист большого размера, например) на небольших деталях строка размеров с кромлением может не войти в прямоугольник детали. Тогда размеры не пишутся, на карте остаётся только номер детали.
Карта без обозначения кромления - размеры прекрасно вошли на деталь.

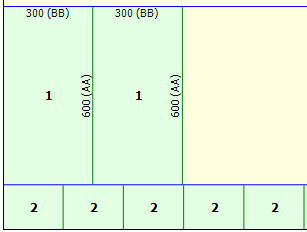

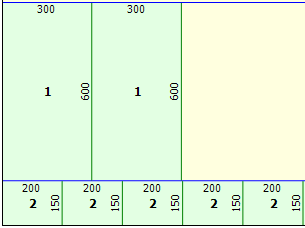

Та же карта с обозначением кромления -
размеры + кромка в прямоугольник детали не вошли, пишется только номер (либо код) детали.

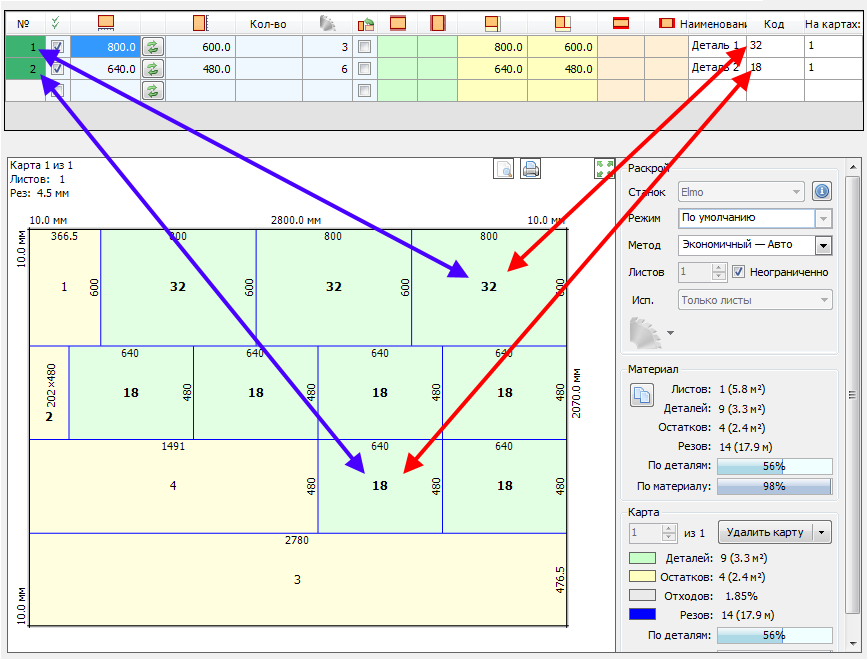

Флаг «Код детали на карте» — При выставленном флаге на карте раскроя вместо номера детали отображается её код.
Это бывает удобно при раскрое на обычном форматнике и наклейке этикеток вручную - отпилил деталь - взял этикетку с кодом этой детали и приклеил.
Группа «Вывод карты раскроя»
Позволяет задать расположение таблиц деталей и остатков на карте - под картой либо справа от карты. Влияет только на печать карт - на экран таблицы деталей и обрезков не выводятся..
Вариант «справа от карты» предназначен в первую очередь для печати при "альбомной" ориентации страницы. Вариант «под картой» - соответственно, для "книжной".
Изображение карты раскроя всегда (как на экране, так и при выводе на печать) вписывается в заданную область. Для этого приходится менять масштаб отображения карты.
Выводя таблицы деталей и обрезков с нужной стороны от карты и убирая из них "ненужные" столбцы, можно добиться более крупного изображения карты раскроя.
Это заметно повышает "читаемость" карты, уменьшает количество ошибок при раскрое.
