С чего начать
Перед первым раскроем в bCAD, после установки программы, нужно выполнить некоторые
предварительные настройки:
- Указать размещение банка данных. Это потребуется сделать уже при
установке программы.
- Настроить параметры станка (для Altendorf® настройки поставляются вместе
с модулем). Сведения об этом приведены в разделе
«Банк данных.
Станки и оборудование».
- При наличии соответствующего модуля, выполнить настройки для Altendorf®.

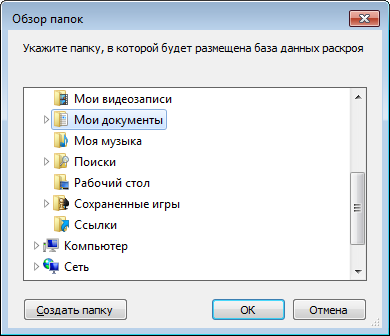

Диалог выбора папки для базы данных
|
Программа готова к работе. Можно начинать. Хотя, для работы необходимо
завести в банке данных свой раскройный станок, внести сведения о его
характеристиках, для простого знакомства с программой это не требуется.
Совет. Перед началом работы, ознакомьтесь с
терминами используемыми в диалогах программы.
Простейший раскрой можно получить следующим образом:
- Запустите программу. На экране появится
окно заданий на раскрой.
- Создайте новое
задание кнопкой
Новое.
Кнопка находится в верхнем ряду.
- На появившемся диалоге
задайте сведения о раскраиваемом материале. Проще всего выбрать материал
из каталога слева, но если хотите попробовать свое, то установите флаг
Произвольный материал
и заполните диалог. Обязательны сведения о названии материала, размерах
листа (
длина и ширина),
а также наличие
текстуры. Выберите станок, на котором будет выполняться раскрой.
Важно! Появление на диалоге значка
говорит о недопустимом значении параметра
рядом с которым он появился. Наведите курсор мыши на этот значок и, с небольшой
задержкой, на экране появится пояснение.
-
Заполните сведения о заказе (можно пропустить, если достаточно номера и
даты).
-
Настройте кромки: обозначения, материалы и припуски (для первого раза
можно пропустить).
-
Заполнить таблицу деталей: вручную или загрузить из файла. Достаточно
вводить основные
параметры длину, ширину и количество, разделяя значения нажатием Enter.
- Нажмите кнопку
«Раскроить».
Через некоторое время на экране появятся карты раскроя и суммарные
результаты.
- Просмотрите полученные карты. Проще всего это сделать кнопками
и
панели
карт раскроя (находится в углу карты).
- «Плохие» карты можно удалить командой «Удалить карту», затем, изменить настройки алгоритма
раскладки и вновь
«Раскроить»
неразмещенные детали. Это один из вариантов
оптимизации раскроя.
- Нажмите кнопку
Утвердить (слева). При этом автоматически появятся диалоги предпросмотра
и
печати карт, этикеток. При наличии модуля произойдет
генерация программ для Altendorf® и программы окажутся
в заданной папке.
Главное окно закроется,
а вместо него вновь появится
окно заданий.
Созданное задание вы увидите в папке утвержденные
каталога.
Совет. Хотя раскрой можно выполнять, каждый раз заполняя сведения о
материале
вручную, для комфортной работы, рекомендуем
заполнить банк
материалов. В дальнейшем, это не только ускорит ввод задания на раскрой, но и уменьшит количество
ошибок в текстовой части карт раскроя и прочей документации.
