Зона «Детали»

В этой зоне главного окна работают с деталями и материалами задания  на раскрой. В ней добавляют и удаляют задания и материалы, определяют припуски, разрешают и запрещают поворот детали.

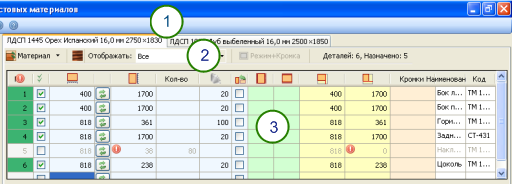

Зона деталей главного окна bCUT. Типичный вид во время работы.
Зона деталей главного окна bCUT. Типичный вид во время работы.
Нажмите на картинку, чтобы увеличить.
  1. Закладки материалов — служат для переключения между таблицами деталей материалов заказа. Каждому материалу соответствует своя таблица. На закладке написано название материала, его толщина и габаритные размеры листа.
  2. Панель «Детали» — содержит инструменты для работы с таблицей деталей и материалом закладки и информацию о таблице деталей.
  3. Таблица деталей — содержит сведения о деталях из материала закладки, которые нужно раскроить. Позволяет вводить, просматривать и изменять эти сведения.
