Программа предназначена для создания и редактирования этикеток деталей и обрезков.

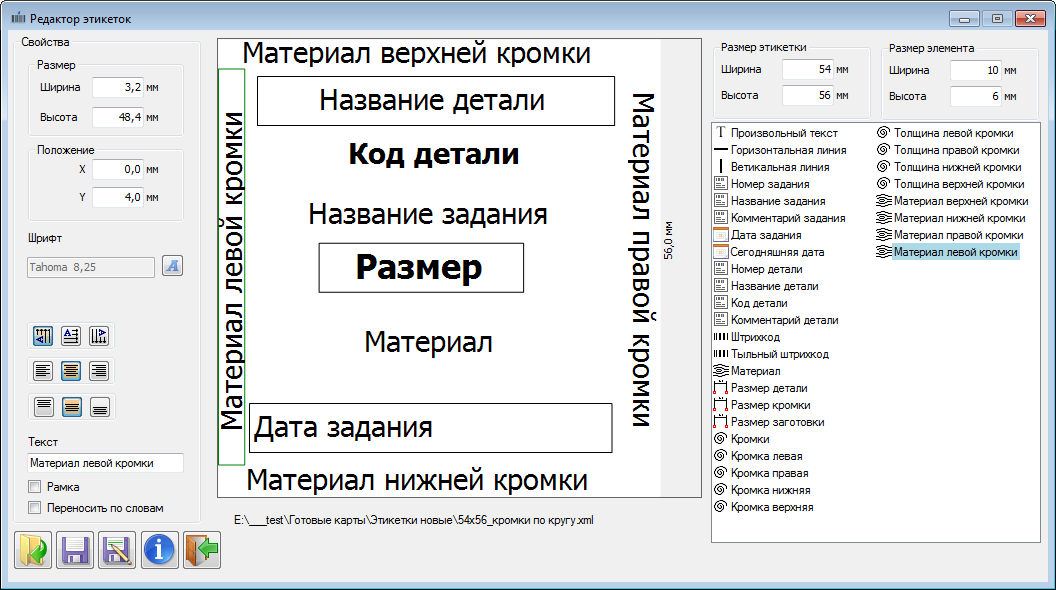

Программа выглядит так:

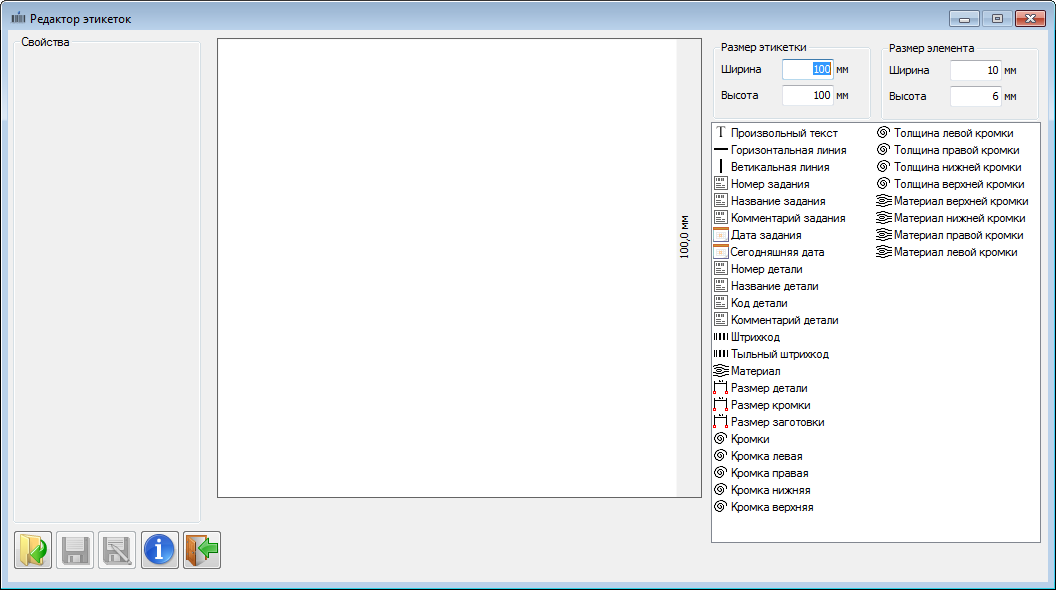

При запуске программа выглядит так:
Поле этикетки пустое, свойства элементов скрыты (да и элементов ещё нет).
Для начала нужно задать размер этикетки.
Все размеры задаются в миллиметрах.

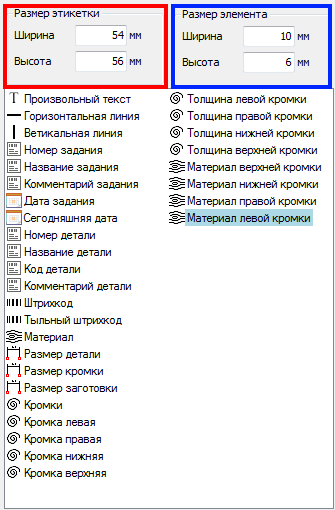

Помеченное красной рамкой - размер этикетки.
Помеченное синей рамкой - изначальный размер вставляемого элемента.

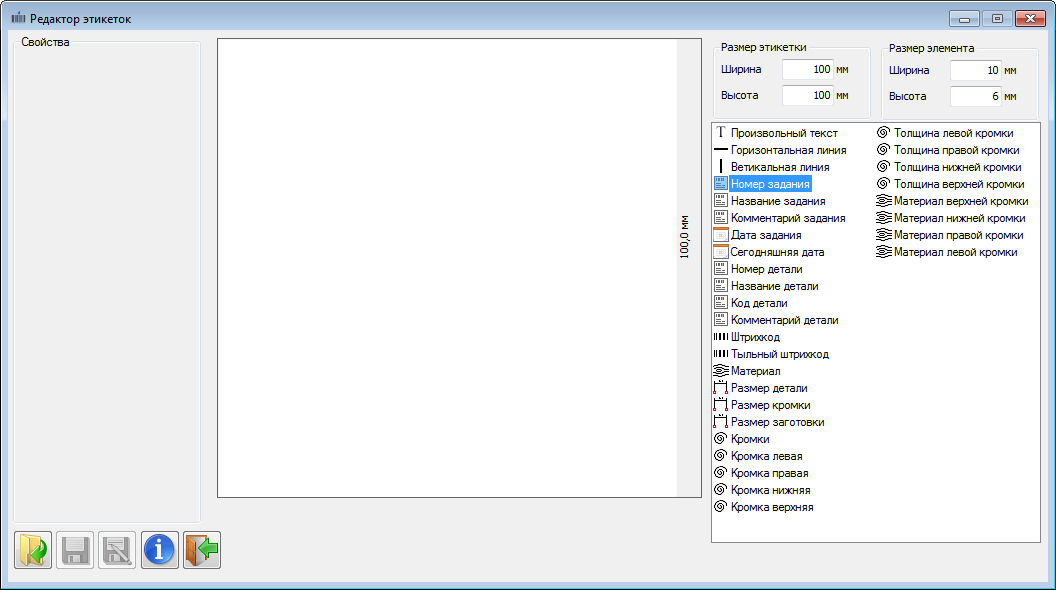

Надо выбрать нужный элемент в списке (правая часть):

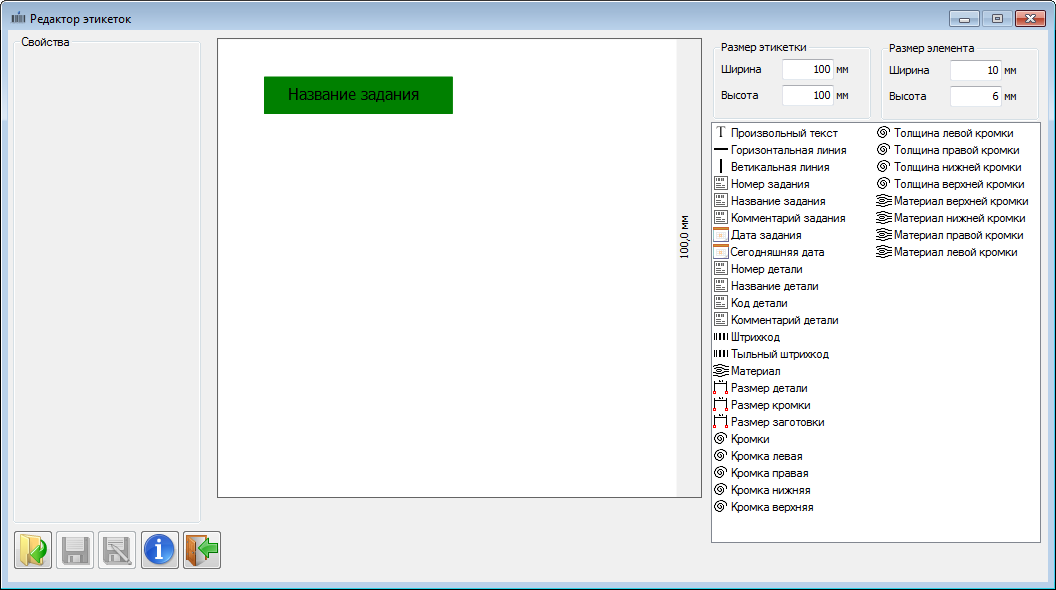

и поместить его мышкой в нужное место.
После нажатия на левую кнопку мышки элемент создастся в указанном месте.

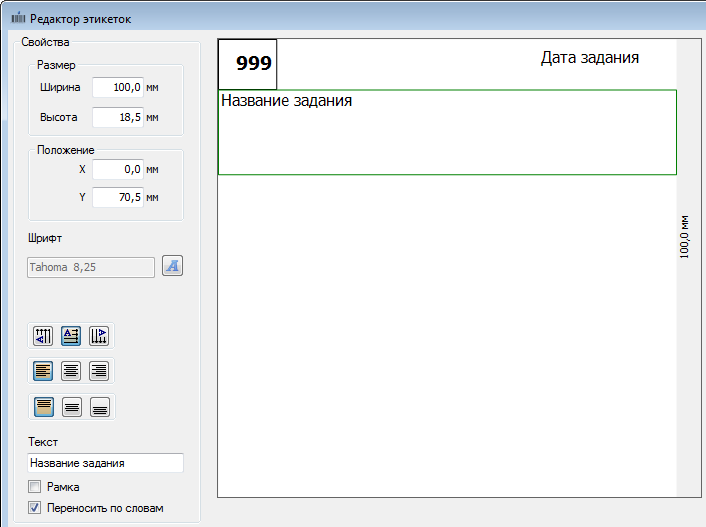

В левой стороне поля программы отображаются свойства выделенного (например, указанного мышкой) элемента:
Размер и положение элемента можно (грубо) сдвинуть мышкой, а более точно - изменять значения в соответствующих полях.
В поле пишется название и размер шрифта, который сейчас назначен элементу.
Выбор шрифта, которым будет рисоваться текст элемента, происходит при нажатии на кнопку правее.
ВНИМАНИЕ! Шрифт для штрихкода менять нельзя!
Можно выбрать одно из трёх направлений: вертикальное снизу вверх, горизонтальное или вертикальное сверху вниз.
Можно выбрать одно из трёх выравниваний: текст прижат влево, расположен посередине или прижат вправо.
Можно выбрать одно из трёх выравниваний: текст прижат вверх, расположен посередине или прижат вниз.
Сюда можно ввести произвольный текст для оценки того, как будет выглядеть этикетка.
Флаг означает, будет ли вокруг элемента рисоваться рамка при печати этикетки.
Флаг означает, будет ли при отрисоке элемента текст, который туда подставят, (в том случае, когда текст не входит целиком в отведённое элементу место) отображаться одной строкой, или его попытаются разбить на несколько строк, помещающихся по ширине.
На этом примере печатается этикетка детали, у которой было довольно длинное название.
Целиком, в одну строку, название не входит. У поля выставлено значение «Переносить по словам», поэтому строку разбили на две (или более - три, семь - сколько получится).
Иначе бы название обрезалось:
Внизу располагаются кнопки управления:
Позволяет загрузить ранее созданную этикетку для редактирования или создания другой на её основе.
Сохранить этикетку в тот же файл. Если это новая этикетка - предложат задать имя файла и папку для сохранения.
Сохранить этикетку в указанный файл.
Диалог с информацией о программе и подсказками.
Закрытие программы. Если в редактируемой этикетке были изменения, их предложат сохранить.
